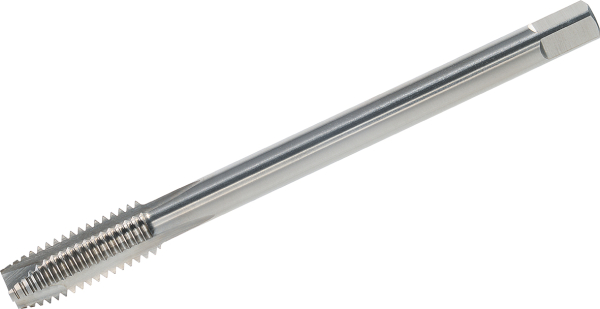

Maschinengewindebohrer metrisch Feingewinde, M34 - M63, DIN 13, ISO2/6H, HSS-E, DIN 374, Form B

Artikelnummer: 003-395-M34-M63-DG

Kategorie: Maschinengewindebohrer

Gewindegröße

ab 88,90 €

exkl. 20% USt. , zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Ausführung:

Metrischer Feingewindebohrer für den allgemeinen Einsatz. Durchmesserbereich M34-M63
  • Material: HSS-E
  • Ausführung nach DIN 374
  • Anschnitt Form B - 3,5-5,5 Gänge
  • Toleranz ISO2/6H
  • Geradegenutet für Durchgangsgewinde

Durchmesserbereiche:

Verwendung:

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte Stähle
  • Niedriglegierte Stähle

Abmessungen:

Gewinde d1 x Steigung P: Gesamtlänge l1: Gewindelänge l2: Schaftdurchmesser d2: Vierkant: Kernlochdurchmesser:
M34x1,5 170 mm 30,0 mm 28,0 mm 22,0 mm 32,5 mm
M34x2,0 170 mm 30,0 mm 28,0 mm 22,0 mm 32,0 mm
M35x1,5 170 mm 30,0 mm 28,0 mm 22,0 mm 33,5 mm
M36x1,5 170 mm 30,0 mm 28,0 mm 22,0 mm 34,5 mm
M36x2,0 170 mm 30,0 mm 28,0 mm 22,0 mm 34,0 mm
M36x3,0 200 mm 56,0 mm 28,0 mm 22,0 mm 33,0 mm
M38x1,5 170 mm 30,0 mm 28,0 mm 28,0 mm 36,5 mm
M39x1,5 170 mm 30,0 mm 32,0 mm 24,0 mm 37,5 mm
M39x2,0 170 mm 30,0 mm 32,0 mm 24,0 mm 37,0 mm
M39x3,0 200 mm 60,0 mm 32,0 mm 24,0 mm 36,0 mm
M40x1,5 170 mm 30,0 mm 32,0 mm 24,0 mm 38,5 mm
M40x2,0 170 mm 30,0 mm 32,0 mm 24,0 mm 38,0 mm
M40x3,0 200 mm 60,0 mm 32,0 mm 24,0 mm 37,0 mm
M42x1,5 170 mm 30,0 mm 32,0 mm 24,0 mm 40,5 mm
M42x2,0 170 mm 30,0 mm 32,0 mm 24,0 mm 40,0 mm
M42x3,0 200 mm 60,0 mm 32,0 mm 24,0 mm 39,0 mm
M45x1,5 180 mm 32,0 mm 36,0 mm 29,0 mm 43,5 mm
M45x2,0 180 mm 32,0 mm 36,0 mm 29,0 mm 43,0 mm
M45x3,0 200 mm 50,0 mm 36,0 mm 29,0 mm 42,0 mm
M48x1,5 190 mm 32,0 mm 36,0 mm 29,0 mm 46,5 mm
M48x2,0 190 mm 32,0 mm 36,0 mm 29,0 mm 46,0 mm
M48x3,0 225 mm 50,0 mm 36,0 mm 29,0 mm 45,0 mm
M50x1,5 190 mm 32,0 mm 36,0 mm 29,0 mm 48,5 mm
M50x2,0 190 mm 32,0 mm 36,0 mm 29,0mm 48,0 mm
M50x3,0 225 mm 50,0 mm 36,0 mm 29,0 mm 47,0 mm
M52x1,5 190 mm 32,0 mm 40,0 mm 32,0 mm 50,5 mm
M52x2,0 190 mm 32,0 mm 40,0 mm 32,0 mm 50,0 mm
M52x3,0 225 mm 50,0 mm 40,0 mm 32,0 mm 49,0 mm
M63x1,5 275 mm 50,0 mm 50,0 mm 39,0 mm 61,5 mm

Schnittdaten:

Material Vc (m/min)
Stahl unlegiert, niedriglegiert 10-20
Rostfreie Stähle austenitisch 5-10
Gusseisen 6-20
Messing 10-15
Aluminium 15-30

Einsatzgebiet: Stahl Rostfreie Stähle Gusseisen Aluminium Kupfer Messing Kunststoff Universeller Einsatz
Beschichtet: NEIN
Innenkühlung: NEIN
Schneidstoff: HSS-Co
Qualitätsklasse: Basic-Line
Drallwinkel: 0° - gerade genutet
Anschnittform: Form B = 3,5 - 5,5 Gänge (8°)
Norm: DIN 13 DIN 374
Gewinde-Typ: MF - metrisch fein
Toleranzklasse: 6H
Durchgang / Grundloch: Durchgangsgewinde
Inhalt: 1,00 Stück
