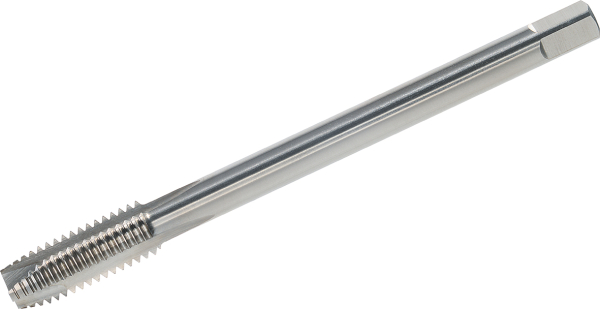

Maschinengewindebohrer metrisch Feingewinde, M4 - M52, DIN 13, ISO2/6H, HSS-E, DIN 374, Form C

Artikelnummer: 003-394-DG

Kategorie: Maschinengewindebohrer

Gewindegröße
ab 10,40 €

exkl. 20% USt. , zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Ausführung:

Maschinengewindebohrer mit metrischem Feingewinde für den allgemeinen Einsatz.
  • Material: HSS-E
  • Ausführung nach DIN 374
  • Anschnitt Form C - 2-3 Gänge
  • Toleranz ISO2/6H
  • Geradegenutet für Durchgangsgewinde

Verwendung:

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte Stähle
  • Niedriglegierte Stähle

Abmessungen:

Gewinde d1 x Steigung P: Gesamtlänge l1: Gewindelänge l2: Schaftdurchmesser d2: Vierkant: Kernlochdurchmesser:
M4x0,35 63 mm 10,0 mm 2,8 mm 2,1 mm 3,65 mm
M5x0,5 70 mm 12,0 mm 3,5 mm 2,7 mm 4,5 mm
M6x0,75 80 mm 14,0 mm 4,5 mm 3,4 mm 5,25 mm
M8x0,75 80 mm 19,0 mm 6,0 mm 4,9 mm 7,25 mm
M8x1,0 90 mm 22,0 mm 6,0 mm 4,9 mm 7,0 mm
M10x1,0 90 mm 20,0 mm 7,0 mm 5,5 mm 9,0 mm
M10x1,25 100 mm 24,0 mm 7,0 mm 5,5 mm 8,75 mm
M12x1,0 100 mm 22,0 mm 9,0 mm 7,0 mm 11,0 mm
M12x1,25 100 mm 22,0 mm 9,0 mm 7,0 mm 10,75 mm
M12x1,5 100 mm 22,0 mm 9,0 mm 7,0 mm 10,5 mm
M14x1,0 100 mm 22,0 mm 11,0 mm 9,0 mm 13,0 mm
M14x1,25 100 mm 22,0 mm 11,0 mm 9,0 mm 12,75 mm
M14x1,5 100 mm 22,0 mm 11,0 mm 9,0 mm 12,5 mm
M16x1,0 100 mm 22,0 mm 12,0 mm 9,0 mm 15,0 mm
M16x1,5 100 mm 22,0 mm 12,0 mm 9,0 mm 14,5 mm
M18x1,0 110 mm 25,0 mm 14,0 mm 11,0 mm 17,0 mm
M18x1,5 110 mm 25,0 mm 14,0 mm 11,0 mm 16,5 mm
M18x2,0 125 mm 34,0 mm 14,0 mm 11,0 mm 16,0 mm
M20x1,0 125 mm 25,0 mm 16,0 mm 12,0 mm 19,0 mm
M20x1,25 125 mm 25,0 mm 16,0 mm 12,0 mm 18,75 mm
M20x1,5 125 mm 25,0 mm 16,0 mm 12,0 mm 18,5 mm
M20x2,0 140 mm 34,0 mm 16,0 mm 12,0 mm 18,0 mm
M22x1,0 125 mm 25,0 mm 18,0 mm 14,5 mm 21,0 mm
M22x1,5 125 mm 25,0 mm 18,0 mm 14,5 mm 20,5 mm
M22x2,0 140 mm 34,0 mm 18,0 mm 14,5 mm 20,0 mm
M24x1,0 140 mm 28,0 mm 18,0 mm 14,5 mm 23,0 mm
M24x1,5 140 mm 28,0 mm 18,0 mm 14,5 mm 22,5 mm
M24x2,0 140 mm 28,0 mm 18,0 mm 14,5 mm 22,0 mm
M25x1,0 140 mm 28,0 mm 18,0 mm 14,5 mm 24,0 mm
M26x1,5 140 mm 28,0 mm 18,0 mm 14,5 mm 24,5 mm
M27x1,5 140 mm 28,0 mm 20,0 mm 16,0 mm 25,5 mm
M27x2,0 140 mm 28,0 mm 20,0 mm 16,0 mm 25,0 mm
M28x1,5 140 mm 28,0 mm 20,0 mm 16,0 mm 26,5 mm
M30x1,5 150 mm 28,0 mm 22,0 mm 18,0 mm 28,5 mm
M30x2,0 150 mm 28,0 mm 22,0 mm 18,0 mm 28,0 mm
M32x1,5 150 mm 28,0 mm 22,0 mm 18,0 mm 30,5 mm
M32x2,0 150 mm 28,0 mm 22,0 mm 18,0 mm 30,0 mm
M33x2,0 160 mm 30,0 mm 25,0 mm 20,0 mm 31,0 mm
M35x1,5 170 mm 30,0 mm 28,0 mm 22,0 mm 33,5 mm
M36x1,5 170 mm 30,0 mm 28,0 mm 22,0 mm 34,5 mm
M36x2,0 170 mm 30,0 mm 28,0 mm 22,0 mm 34,0 mm
M38x1,5 170 mm 30,0 mm 28,0 mm 22,0 mm 36,5 mm
M40x1,5 170 mm 30,0 mm 32,0 mm 24,0 mm 38,5 mm
M42x1,5 170 mm 30,0 mm 32,0 mm 24,0 mm 40,5 mm
M45x1,5 180 mm 32,0 mm 36,0 mm 29,0 mm 43,5 mm
M48x1,5 190 mm 32,0 mm 36,0 mm 29,0 mm 46,5 mm
M50x1,5 190 mm 32,0 mm 36,0 mm 29,0 mm 48,5 mm
M52x1,5 190 mm 32,0 mm 40,0 mm 32,0 mm 50,5 mm

Schnittdaten:

Material Vc (m/min)
Stahl unlegiert, niedriglegiert 10-20
Rostfreie Stähle austenitisch 5-10
Gusseisen 6-20
Messing 10-15
Aluminium 15-30
Einsatzgebiet: Stahl Rostfreie Stähle Gusseisen Aluminium Kupfer Messing Kunststoff Universeller Einsatz
Beschichtet: NEIN
Innenkühlung: NEIN
Schneidstoff: HSS-Co
Qualitätsklasse: Basic-Line
Drallwinkel: 0° - gerade genutet
Anschnittform: Form C = 2 - 3 Gänge (15°)
Norm: DIN 13 DIN 374
Gewinde-Typ: MF - metrisch fein
Toleranzklasse: 6H
Durchgang / Grundloch: Durchgangsgewinde
Inhalt: 1,00 Stück
