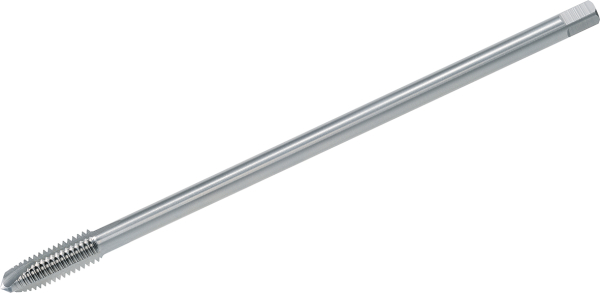

Maschinengewindebohrer metrisch, extra lang, ISO2/6H, HSS-E, Form B,

Artikelnummer: 003-320-DG

Kategorie: Maschinengewindebohrer

Gewindegröße
Gesamtlänge

ab 8,00 €

exkl. 20% USt. , zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Ausführung:

Maschinengewindebohrer für den allgemeinen Einsatz. Die lange Ausführung ermöglicht das Gewindebohren an schwer zugänlichen Stellen.
  • Material: HSS-E
  • Ausführung ähnlich DIN 371
  • Anschnitt Form B - 4-5 Gänge
  • Extra lang
  • Geradegenutet für Durchgangsgewinde

Verwendung:

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte Stähle
  • Niedriglegierte Stähle

Abmessungen:

Gewinde d1: Steigung P: Gewindelänge l2: Schaftdurchmesser d2: Vierkant: Kernlochdurchmesser:
M3 0,5 mm 11,0 mm 3,5 mm 2,7 mm 2,5 mm
M4 0,7 mm 13,0 mm 4,5 (2,8*) mm 3,4 (2,1*) mm 3,3 mm
M5 0,8 mm 16,0 mm 6,0 (3,5*) mm 4,9 (2,7*) mm 4,2 mm
M6 1,0 mm 19,0 mm 6,0 (3,5*) mm 4,9 (3,4*) mm 5,0 mm
M8 1,25 mm 22,0 mm 8,0 (6,0*) mm 6,2 (4,9*) mm 6,8 mm
M10 1,5 mm 24,0 mm 10,0 (7,0*) mm 8,0 (5,5*) mm 8,5 mm
M12 1,75 mm 29,0 mm 12,0 (9,0*) mm 9,0 (7,0*) mm 10,2 mm
* Länge 150 mm mit Überlaufschaft

Schnittdaten:

Material Vc (m/min)
Stahl unlegiert, niedriglegiert 10-20
Rostfreie Stähle austenitisch 5-10
Gusseisen 6-20
Messing 10-15
Aluminium 15-30

Einsatzgebiet: Stahl Rostfreie Stähle Gusseisen Aluminium Kupfer Messing Kunststoff Universeller Einsatz
Beschichtet: NEIN
Innenkühlung: NEIN
Schneidstoff: HSS-Co
Qualitätsklasse: Basic-Line
Drallwinkel: 0° - gerade genutet
Anschnittform: Form B = 3,5 - 5,5 Gänge (8°)
Norm: DIN 13 DIN 371 DIN 376
Gewinde-Typ: M - metrisch
Toleranzklasse: 6H
Durchgang / Grundloch: Durchgangsgewinde
Inhalt: 1,00 Stück
