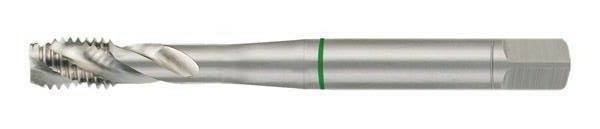

Maschinengewindebohrer M 16, HSS-Co5, Form C, 35° RSP, DIN 376, DIN 13
Ausführung:
Maschinengewindebohrer mit metrischem ISO-Gewinde DIN 13
- Material: HSS-Co5
- Ausführung nach DIN 371
- Anschnitt Form C / 35° RSP ca. 2-3 Gänge
- Toleranz ISO2/6H
- Mit verstärktem Schaft für Sacklochgewinde
Verwendung:
- Stahl <800 N/mm2
- Stahl <1000 N/mm2
- Rostfreier Stahl
- Aluminium
- Messing
- Bronze
- Kunststoffe
- Gusseisen
Abmessungen:
| Gewinde d1 x Steigung P: |
Gesamtlänge l1: |
Gewindelänge l2: |
Schaftdurchmesser: |
Vierkant: |
Kernlochdurchmesser: |
| M3x0,50 |
56,00 mm |
5,00 mm |
3,50 mm |
2,70 mm |
2,50 mm |
| M4x0,70 |
63,00 mm |
7,00 mm |
4,50 mm |
3,40 mm |
3,30 mm |
| M5x0,80 |
70,00 mm |
8,00 mm |
6,00 mm |
4,90 mm |
4,20 mm |
| M6x1,00 |
80,00 mm |
10,00 mm |
6,00 mm |
4,90 mm |
5,00 mm |
| M8x1,25 |
90,00 mm |
13,00 mm |
8,00 mm |
6,20 mm |
6,80 mm |
| M10x1,50 |
100,00 mm |
15,00 mm |
10,00 mm |
8,00 mm |
8,50 mm |
Schnittdaten:
| Material |
Vc (m/min) |
| Stahl <800 N/mm2 |
10-14 |
| Stahl<1000 N/mm2 |
8-12 |
| Rostfreier Stahl |
8-10 |
| Aluminium |
14-20 |
| Messing |
20-30 |
| Bronze |
20-30 |
| Kunststoffe |
15-25 |
| Gusseisen |
4-7 |
