Maschinengewindebohrer metrisch mit Übermaß, DIN 371/376,

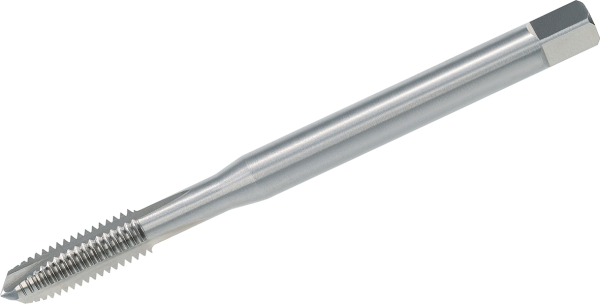

Maschinengewindebohrer metrisch mit Übermaß, DIN 371/376, HSS-E, Form B,

Artikelnummer: VOE-325-DG

Kategorie: Maschinengewindebohrer

Gewindegröße
Passung

ab 7,50 €

exkl. 20% USt., zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Ausführung:

Maschinengewindebohrer mit Übermaß für den allgemeinen Einsatz. Der Übermaß-Gewindebohrer fertig größere Gewinde und stellt somit sicher, dass Gewinde auch nach Oberflächenbehandlungen wie z.B. Nitrieren oder Pulverbschichten noch innerhalb der Toleranz sind.
  • Material: HSS-E
  • Ausführung nach DIN 371, ab M12 Schaft nach DIN 376
  • Anschnitt Form B - 3,5-5,5 Gänge
  • Übermaß (6G, 7G, +0,1 mm)
  • Geradegenutet für Durchgangsgewinde

Verwendung:

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte Stähle
  • Niedriglegierte Stähle

Abmessungen:

Gewinde d1:Steigung P:Gewindelänge l2:Schaftdurchmesser d2:Vierkant:Kernlochdurchmesser:
M2,50,45 mm9,0 mm2,8 mm2,1 mm2,05 mm
M30,5 mm11,0 mm3,5 mm2,7 mm2,5 mm
M40,7 mm13,0 mm4,5 mm3,4 mm3,3 mm
M50,8 mm16,0 mm6,0 mm4,9 mm4,2 mm
M61,0 mm19,0 mm6,0 mm4,9 mm5,0 mm
M81,25 mm22,0 mm8,0 mm6,2 mm6,8 mm
M101,5 mm24,0 mm10,0 mm8,0 mm8,5 mm
M121,75 mm29,0 mm9,0 mm7,0 mm10,2 mm
M142,0 mm30,0 mm11,0 mm9,0 mm12,0 mm
M162,0 mm32,0 mm12,0 mm9,0 mm14,0 mm
M182,5 mm34,0 mm14,0 mm11,0 mm15,5 mm
M202,5 mm34,0 mm16,0 mm12,0 mm17,5 mm

Schnittdaten:

MaterialVc (m/min)
Stahl unlegiert, niedriglegiert10-20
Rostfreie Stähle austenitisch5-10
Gusseisen6-20
Messing10-15
Aluminium15-30

Einsatzgebiet: Stahl Rostfreie Stähle Gusseisen Aluminium Kupfer Messing Kunststoff Universeller Einsatz
Beschichtet: NEIN
Innenkühlung: NEIN
Schneidstoff: HSS-Co
Qualitätsklasse: Basic-Line
Drallwinkel: 0° - gerade genutet
Anschnittform: Form B = 3,5 - 5,5 Gänge (8°)
Norm: DIN 13 DIN 371 DIN 376
Gewinde-Typ: M - metrisch
Toleranzklasse: 6G 7G + 0,1 mm
Durchgang / Grundloch: Durchgangsgewinde
Inhalt:1,00 Stück
