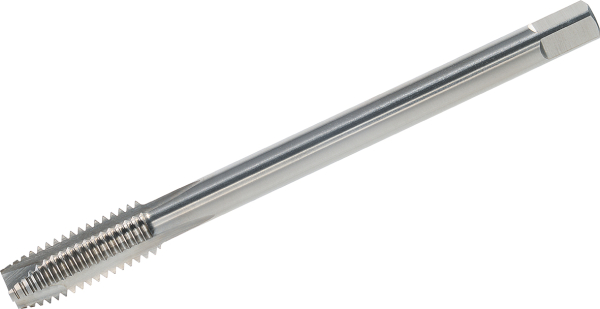

Maschinengewindebohrer metrisch Feingewinde, M21 - M33, DIN 13, ISO2/6H, HSS-E, DIN 374, Form B

Artikelnummer: 003-395-M21-M33-DG

Kategorie: Maschinengewindebohrer

Gewindegröße

ab 35,80 €

exkl. 20% USt. , zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Ausführung:

Metrischer Feingewindebohrer für den allgemeinen Einsatz. Durchmesserbereich M21-M33
  • Material: HSS-E
  • Ausführung nach DIN 374
  • Anschnitt Form B - 3,5-5,5 Gänge
  • Toleranz ISO2/6H
  • Geradegenutet für Durchgangsgewinde

Durchmesserbereiche:

Verwendung:

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte Stähle
  • Niedriglegierte Stähle

Abmessungen:

Gewinde d1 x Steigung P: Gesamtlänge l1: Gewindelänge l2: Schaftdurchmesser d2: Vierkant: Kernlochdurchmesser:
M21x1,5 125 mm 25,0 mm 16,0 mm 12,0 mm 19,5 mm
M22x1,0 125 mm 25,0 mm 18,0 mm 14,5 mm 21,0 mm
M22x1,25 125 mm 25,0 mm 18,0 mm 14,5 mm 20,75 mm
M22x1,5 125 mm 25,0 mm 18,0 mm 14,5 mm 20,5 mm
M22x2,0 140 mm 34,0 mm 18,0 mm 14,5 mm 20,0 mm
M23x1,5 125 mm 25,0 mm 18,0 mm 14,5 mm 21,5 mm
M24x1,0 140 mm 28,0 mm 18,0 mm 14,5 mm 23,0 mm
M24x1,25 140 mm 28,0 mm 18,0 mm 14,5 mm 22,75 mm
M24x1,5 140 mm 28,0 mm 18,0 mm 14,5 mm 22,5 mm
M24x2,0 140 mm 28,0 mm 18,0 mm 14,5 mm 22,0 mm
M25x1,0 140 mm 28,0 mm 18,0 mm 14,5 mm 24,0 mm
M25x1,5 140 mm 28,0 mm 18,0 mm 14,5 mm 23,5 mm
M26x1,0 140 mm 28,0 mm 18,0 mm 14,5 mm 25,0 mm
M26x1,5 140 mm 28,0 mm 18,0 mm 14,5 mm 24,5 mm
M26x2,0 140 mm 28,0 mm 18,0 mm 14,5 mm 24,0 mm
M27x1,0 140 mm 28,0 mm 20,0 mm 16,0 mm 26,0 mm
M27x1,5 140 mm 28,0 mm 20,0 mm 16,0mm 25,5 mm
M27x2,0 140 mm 28,0 mm 20,0 mm 16,0 mm 25,0 mm
M28x1,0 140 mm 28,0 mm 20,0 mm 16,0 mm 27,0 mm
M28x1,5 140 mm 28,0 mm 20,0 mm 16,0 mm 26,5 mm
M28x2,0 140 mm 28,0 mm 20,0 mm 16,0 mm 26,0 mm
M29x1,5 150 mm 28,0 mm 22,0 mm 16,0 mm 27,5 mm
M30x1,0 150 mm 28,0 mm 22,0 mm 16,0 mm 29,0 mm
M30x1,5 150 mm 28,0 mm 22,0 mm 16,0 mm 28,5 mm
M30x2,0 150 mm 28,0 mm 22,0 mm 16,0 mm 28,0 mm
M30x2,5 180 mm 45,0 mm 22,0 mm 16,0 mm 27,5 mm
M30x3,0 180 mm 45,0 mm 22,0 mm 16,0 mm 27,0 mm
M32x1,5 150 mm 28,0 mm 22,0 mm 16,0 mm 30,5 mm
M32x2,0 150 mm 28,0 mm 22,0 mm 16,0 mm 30,0 mm
M32x3,0 180 mm 50,0 mm 22,0 mm 16,0 mm 29,0 mm
M33x1,5 160 mm 30,0 mm 25,0 mm 20,0 mm 31,5 mm
M33x2,0 160 mm 30,0 mm 25,0 mm 20,0 mm 31,0 mm
M33x3,0 180 mm 50,0 mm 25,0 mm 20,0 mm 30,0 mm

Schnittdaten:

Material Vc (m/min)
Stahl unlegiert, niedriglegiert 10-20
Rostfreie Stähle austenitisch 5-10
Gusseisen 6-20
Messing 10-15
Aluminium 15-30

Einsatzgebiet: Stahl Rostfreie Stähle Gusseisen Aluminium Kupfer Messing Kunststoff Universeller Einsatz
Beschichtet: NEIN
Innenkühlung: NEIN
Schneidstoff: HSS-Co
Qualitätsklasse: Basic-Line
Drallwinkel: 0° - gerade genutet
Anschnittform: Form B = 3,5 - 5,5 Gänge (8°)
Norm: DIN 13 DIN 374
Gewinde-Typ: MF - metrisch fein
Toleranzklasse: 6H
Durchgang / Grundloch: Durchgangsgewinde
Inhalt: 1,00 Stück
