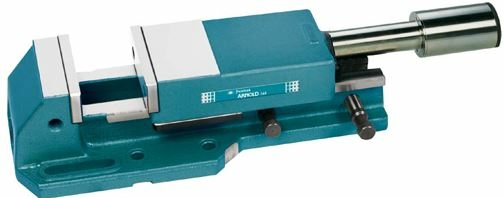

Maschinenschraubstock Fresmak ARNOLD Classic pneumatisch-hydraulisch mit Drehplatte, 125-200 mm, breite Ausführung
Beschreibung
ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.
Ausführung:
- Wiederholgenauigkeit bei Spannung 0,01 mm
- Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
- Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
- Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
- Spannkraft 25/40/50/80 kN je nach Größe
- Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
- Ausgelegt zur Automatisierung von Prozessen und Roboterabläufen.
- Mit pneumo-hydraulischem und einfach wirkendem Kraftverstärker. Druckluftversorgung 6 bar
- Bis 3 mm automatischer Verfahrweg
- Der Hochdruckspanner kann über eine mitgelieferte Ventilanordnung handgesteuert, über einen Fußhebel oder über ein Magnetventil CNC-gesteuert werden.
- Spannkräfte in Abhängigkeit vom Eingangsdruck (siehe Handbuch)
- Mit Drehplatte
- Zweiteilige Ausführung auf Anfrage erhältlich
Erforderliche Elemente:
- Anschlussschlauch Kompressor - Spanner
- Druckluft-Wartungseinheit mit Filter, Manometer und Öler
Funktionsweise:
- Luft muss gefiltert (trocken) sein
- Bei Fußhebelbedienung muss die mitgelieferte Ventilgruppe zwischen Kompressor und Fußhebel angebracht werden!
Lieferumfang:
- Grundkörper
- 1 Pneumatisch-hydraulische Spindel
- Ruckschlagventil
- 1 Satz glatte Spannbacken
- 1 Drehplatte
- Bedienungshandbuch
Abmessungen:
| Größe: | 125 mm | 160 mm | 200 mm |
| Spannkraft: | 40 kN | 50 kN | 80 kN |
| Maß A: | 425 mm | 570 mm | 680 mm |
| Maß B: | 589-799 mm | 732-1040 mm | 845-1222 mm |
| Maß C: | 65 mm | 80 mm | 97 mm |
| Maß D: | 107,5 | 130,5 mm | 160,5 mm |
| Maß E: | 125 mm | 160 mm | 200 mm |
| Maß J: | 45 mm | 85 mm | 105 mm |
| Maß K: | 125 mm | 175 mm | 225 mm |
| Maß M: | 20 mm | 20 mm | 20 mm |
| Maß N: | 42,5 mm | 50,5 mm | 63,5 mm |
| Maß S: | 197 mm | 252 mm | 302 mm |
| Maß U: | 155 mm | 200 mm | 250 mm |
| Maß V: | 18 mm | 18 mm | 22 mm |
| Gewicht: | 26 kg | 51 kg | 94 kg |
| Drehplatte: | 125 mm | 160 mm | 200 mm |
| Maß R: | 28 mm | 32 mm | 45 mm |
| Maß T: | 270 mm | 325 mm | 400 mm |
| Gewicht: | 8 kg | 15 kg | 32 kg |
| Spannmöglichkeiten: | 125 mm | 160 mm | 200 mm |
| Spannfeld O1: | 0-105 mm | 0-155 mm | 0-205 mm |
| Spannfeld O2: | 100-205 mm | 150-305 mm | 165-370 mm |
| Inhalt: | 1,00 Stück |
