Maschinenschraubstock Fresmak ARNOLD Classic Öl-dynamisch mit Dr

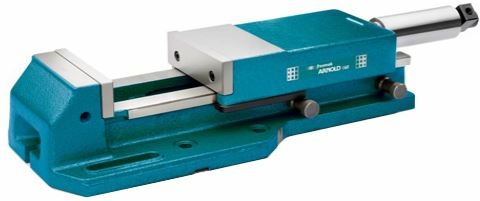

Maschinenschraubstock Fresmak ARNOLD Classic Öl-dynamisch mit Drehplatte, 125-200 mm, breite Ausführung

Artikelnummer: 250310

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 1.677,00 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
  • Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
  • Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
  • Spannkraft 25/40/50/80 kN je nach Größe
  • Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
  • Ausgelegt zur Automatisierung von Prozessen und Roboterabläufen.
  • Mit öl-dynamischem und einfach wirkendem Kraftverstärker; Versorgung mit Hydrauliköl
  • Drehbare Verbindung an Öl-Ein und -Ausgang
  • Bis 4 mm automatischer Verfahrweg
  • Spannkräfte direkt proportional zum Aggregatdruck (siehe Handbuch)
  • Zweiteilige Ausführung auf Anfrage erhältlich
  • Mit Drehplatte

Lieferumfang:

  • Grundkörper
  • 1 Öl-dynamische Spindel
  • Drehverschraubung
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • 1 Drehplatte
  • Bedienungshandbuch

Abmessungen:

Größe:125 mm160 mm200 mm
Spannkraft:40 kN50 kN80 kN
Maß A:425 mm570 mm680 mm
Maß B:494-704 mm580-888 mm680-1040 mm
Maß C:65 mm80 mm97 mm
Maß D:107,5130,5 mm160,5 mm
Maß E:125 mm160 mm200 mm
Maß J:45 mm85 mm105 mm
Maß K:125 mm175 mm225 mm
Maß M:20 mm20 mm20 mm
Maß N:42,5 mm50,5 mm63,5 mm
Maß S:197 mm252 mm302 mm
Maß U:155 mm200 mm250 mm
Maß V:18 mm18 mm22 mm
Gewicht:26 kg51 kg94 kg
Drehplatte:125 mm160 mm200 mm
Maß R:28 mm32 mm45 mm
Maß T:270 mm325 mm400 mm
Gewicht:8 kg15 kg32 kg
Spannmöglichkeiten:125 mm160 mm200 mm
Spannfeld O1:0-105 mm0-155 mm0-205 mm
Spannfeld O2:100-205 mm150-305 mm165-370 mm

Inhalt:1,00 Stück
