Maschinenschraubstock Fresmak ARNOLD Classic mechanisch zweiteilig, 1
Maschinenschraubstock Fresmak ARNOLD Classic mechanisch zweiteilig, 160-200 mm, schmale Ausführung

Artikelnummer: 250160

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 2.510,00 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
  • Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
  • Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
  • Spannkraft 25/40/50/80 kN je nach Größe
  • Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
  • Optional ist eine Drehplatte für die ARNOLD CLASSIC Schraubstöcke erhältlich.

Lieferumfang:

  • Grundkörper
  • 1 mechanische Spindel
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • 4 Spannpratzen
  • Bedienungshandbuch

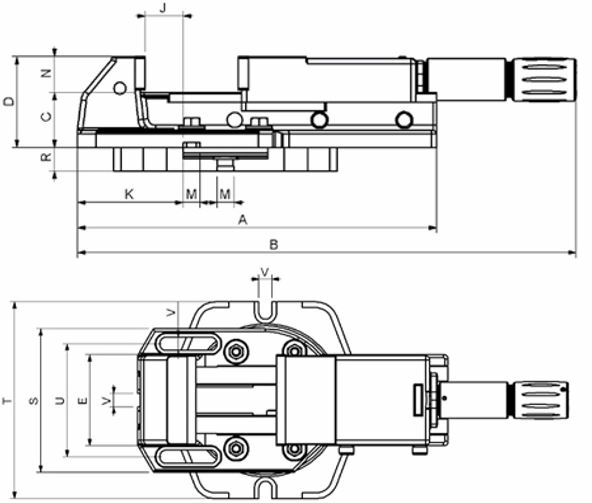

Abmessungen:

Größe:160 mm200 mm
Spannkraft:50 kN80 kN
Maß A:570 mm680 mm
Maß B:566-1369 mm723-1576 mm
Maß C:89 mm101 mm
Maß D:139,5 mm164,5 mm
Maß E:160 mm200 mm
Maß J:85 mm105 mm
Maß K:175 mm225 mm
Maß M:20 mm20 mm
Maß N:50,5 mm63,5 mm
Maß S:252 mm302 mm
Maß U:200 mm250 mm
Maß V:18 mm22 mm
Gewicht:51 kg94 kg
Spannmöglichkeiten:160 mm200 mm
Spannfeld Omax:795 mm845 mm

Inhalt:1,00 Stück
