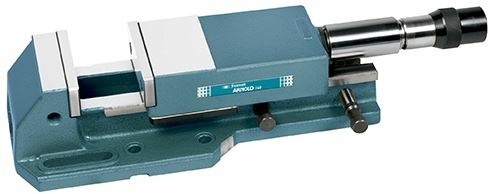

Maschinenschraubstock Fresmak ARNOLD Classic mechanisch mit Regulator, 125-160 mm, schmale Ausführung
Beschreibung
ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.
Ausführung:
- Wiederholgenauigkeit bei Spannung 0,01 mm
- Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
- Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
- Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
- Spannkraft 25/40/50/80 kN je nach Größe
- Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
- Optional ist eine Drehplatte für die ARNOLD CLASSIC Schraubstöcke erhältlich.
- Mit Regulator
Lieferumfang:
- Grundkörper
- 1 mechanische Spindel
- 1 Satz glatte Spannbacken
- 1 Handkurbel
- 4 Spannpratzen
- Bedienungshandbuch
Abmessungen:
| Größe: | 125 mm | 160 mm |
| Spannkraft: | 40 kN | 50 kN |
| Maß A: | 425 mm | 570 mm |
| Maß B: | 507-718 mm | 594-902 mm |
| Maß C: | 70 mm | 89 mm |
| Maß D: | 112,5 mm | 139,5 mm |
| Maß E: | 125 mm | 160 mm |
| Maß J: | 45 mm | 85 mm |
| Maß K: | 125 mm | 175 mm |
| Maß M: | 20 mm | 20 mm |
| Maß N: | 42,5 mm | 50,5 mm |
| Maß S: | 197 mm | 252 mm |
| Maß U: | 155 mm | 200 mm |
| Maß V: | 18 mm | 18 mm |
| Gewicht: | 26 kg | 51 kg |
| Spannmöglichkeiten: | 125 mm | 160 mm |
| Spannfeld O1: | 0-105 mm | 0-155 |
| Spannfeld O2: | 100-205 mm | 150-305 |
| Inhalt: | 1,00 Stück |
