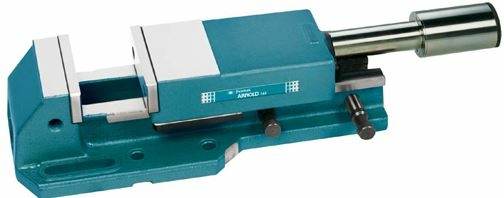

Maschinenschraubstock Fresmak ARNOLD Classic pneumatisch-hydraulisch, 125-200 mm, schmale Ausführung

Artikelnummer: 250370

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 1.983,00 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
  • Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
  • Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
  • Spannkraft 25/40/50/80 kN je nach Größe
  • Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
  • Ausgelegt zur Automatisierung von Prozessen und Roboterabläufen.
  • Mit pneumo-hydraulischem und einfach wirkendem Kraftverstärker. Druckluftversorgung 6 bar
  • Bis 3 mm automatischer Verfahrweg
  • Der Hochdruckspanner kann über eine mitgelieferte Ventilanordnung handgesteuert, über einen Fußhebel oder über ein Magnetventil CNC-gesteuert werden.
  • Spannkräfte in Abhängigkeit vom Eingangsdruck (siehe Handbuch)
  • Zweiteilige Ausführung auf Anfrage erhältlich

Erforderliche Elemente:

  • Anschlussschlauch Kompressor - Spanner
  • Druckluft-Wartungseinheit mit Filter, Manometer und Öler

Funktionsweise:

  • Luft muss gefiltert (trocken) sein
  • Bei Fußhebelbedienung muss die mitgelieferte Ventilgruppe zwischen Kompressor und Fußhebel angebracht werden!

Lieferumfang:

  • Grundkörper
  • 1 Pneumatisch-hydraulische Spindel
  • Ruckschlagventil
  • 1 Satz glatte Spannbacken
  • 4 Spannpratzen
  • Bedienungshandbuch

Abmessungen:

Größe:125 mm160 mm200 mm
Spannkraft:40 kN50 kN80 kN
Maß A:425 mm570 mm680 mm
Maß B:589-799 mm732-1040 mm845-1222 mm
Maß C:65 mm80 mm97 mm
Maß D:107,5130,5 mm160,5 mm
Maß E:125 mm160 mm200 mm
Maß J:45 mm85 mm105 mm
Maß K:125 mm175 mm225 mm
Maß M:20 mm20 mm20 mm
Maß N:42,5 mm50,5 mm63,5 mm
Maß S:197 mm252 mm302 mm
Maß U:155 mm200 mm250 mm
Maß V:18 mm18 mm22 mm
Gewicht:26 kg51 kg94 kg
Spannmöglichkeiten:125 mm160 mm200 mm
Spannfeld O1:0-105 mm0-155 mm0-205 mm
Spannfeld O2:100-205 mm150-305 mm165-370 mm

Inhalt:1,00 Stück
