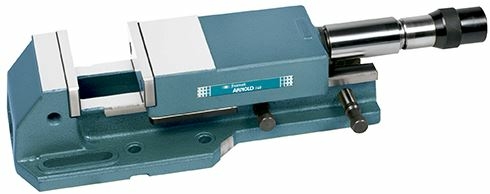

Maschinenschraubstock Fresmak ARNOLD Classic mechanisch mit Drehplatte und Regulator, 125 - 160 mm, breite Ausführung

Artikelnummer: 250130

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 1.927,00 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
  • Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
  • Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
  • Spannkraft 25/40/50/80 kN je nach Größe
  • Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
  • Mit Drehplatte
  • Mit Regulator

Lieferumfang:

  • Grundkörper
  • 1 mechanische Spindel
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • 1 Drehplatte
  • Bedienungshandbuch

Abmessungen:

Größe:125 mm160 mm
Spannkraft:40 kN50 kN
Maß A:425 mm570 mm
Maß B:507-718 mm594-902 mm
Maß C:65 mm80 mm
Maß D:107,5 mm130,5 mm
Maß E:125 mm160 mm
Maß J:45 mm85 mm
Maß K:125 mm175 mm
Maß M:20 mm20 mm
Maß N:42,5 mm50,5 mm
Maß S:197 mm252 mm
Maß U:155 mm200 mm
Maß V:18 mm18 mm
Gewicht:26 kg51 kg
Drehplatte:125 mm160 mm
Maß R:28 mm32 mm
Maß T:270 mm325 mm
Gewicht:8 kg15 kg
Spannmöglichkeiten:125 mm160 mm
Spannfeld O1:0-105 mm0-155
Spannfeld O2:100-205 mm150-305

Inhalt:1,00 Stück
