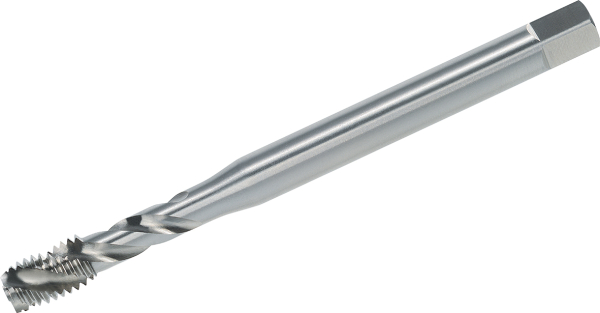

Maschinengewindebohrer metrisch mit Übermaß, Form C, 35° RSP, DIN 371/376, HSS-E

Artikelnummer: 003-327-SL
Kategorie: Maschinengewindebohrer
Hersteller: Völkel

Gewindegröße
Passung

9,00 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

Maschinengewindebohrer mit Übermaß für den allgemeinen Einsatz. Der Übermaß-Gewindebohrer fertig größere Gewinde und stellt somit sicher, dass Gewinde auch nach Oberflächenbehandlungen wie z.B. Nitrieren oder Pulverbschichten noch innerhalb der Toleranz sind.

Material: HSS-E
Ausführung nach DIN 371, ab M12 Schaft nach DIN 376
Anschnitt Form C - 2-3 Gänge
Übermaß (6G, 7G, +0,1 mm)
Spiralgenutet für Sacklochgewinde

Verwendung:

Gut zerspanbare Werkstoffe bis 900 N/mm²
Unlegierte Stähle
Niedriglegierte Stähle

Abmessungen:

Gewinde d₁:	Steigung P:	Gewindelänge l₂:	Schaftdurchmesser d₂:	Vierkant:	Kernlochdurchmesser:
M3	0,5 mm	6,0 mm	3,5 mm	2,7 mm	2,5 mm
M4	0,7 mm	7,0 mm	4,5 mm	3,4 mm	3,3 mm
M5	0,8 mm	8,0 mm	6,0 mm	4,9 mm	4,2 mm
M6	1,0 mm	10,0 mm	6,0 mm	4,9 mm	5,0 mm
M8	1,25 mm	14,0 mm	8,0 mm	6,2 mm	6,8 mm
M10	1,5 mm	16,0 mm	10,0 mm	8,0 mm	8,5 mm
M12	1,75 mm	18,0 mm	9,0 mm	7,0 mm	10,2 mm
M14	2,0 mm	20,0 mm	11,0 mm	9,0 mm	12,0 mm
M16	2,0 mm	22,0 mm	12,0 mm	9,0 mm	14,0 mm
M18	2,5 mm	25,0 mm	14,0 mm	11,0 mm	15,5 mm
M20	2,5 mm	25,0 mm	16,0 mm	12,0 mm	17,5 mm

Schnittdaten:

Material	Vc (m/min)
Stahl unlegiert, niedriglegiert	10-20
Rostfreie Stähle austenitisch	5-10
Gusseisen	6-20
Messing	10-15
Aluminium	15-30

Einsatzgebiet:	Stahl Rostfreie Stähle Gusseisen Aluminium Kupfer Messing Kunststoff Universeller Einsatz
Beschichtet:	NEIN
Innenkühlung:	NEIN
Schneidstoff:	HSS-Co
Qualitätsklasse:	Basic-Line
Drallwinkel:	35°
Anschnittform:	Form C = 2 - 3 Gänge (15°)
Norm:	DIN 13 DIN 371 DIN 376
Gewinde-Typ:	M - metrisch
Toleranzklasse:	6G 7G + 0,1 mm
Durchgang / Grundloch:	Grundlochgewinde
Inhalt:	1,00 Stück
