Maschinengewindebohrer metrisch mit Feinpassung, DIN 371/376, HSS-E,

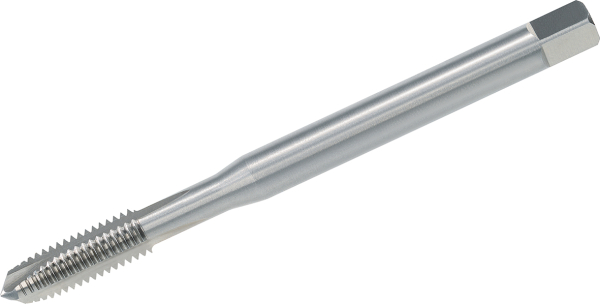

Maschinengewindebohrer metrisch mit Feinpassung, DIN 371/376, HSS-E, Form B,

Artikelnummer: VOE-326-DG

Kategorie: Maschinengewindebohrer

Gewindegröße

ab 7,60 €

exkl. 20% USt., zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Ausführung:

Maschinengewindebohrer mit Feinpassung für den allgemeinen Einsatz. Der Feinpassungs-Gewindebohrer fertig Gewinde mit einer Toleranz von ISO1/4H
  • Material: HSS-E
  • Ausführung nach DIN 371, ab M12 Schaft nach DIN 376
  • Anschnitt Form B - 3,5-5,5 Gänge
  • Feinpassung ISO1 / 4H
  • Geradegenutet für Durchgangsgewinde

Verwendung:

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte Stähle
  • Niedriglegierte Stähle

Abmessungen:

Gewinde d1:Steigung P:Gesamtlänge l1:Gewindelänge l2:Schaftdurchmesser d2:Vierkant:Kernlochdurchmesser:
M30,5 mm56 mm11,0 mm3,5 mm2,7 mm2,5 mm
M40,7 mm63 mm13,0 mm4,5 mm3,4 mm3,3 mm
M50,8 mm70 mm16,0 mm6,0 mm4,9 mm4,2 mm
M61,0 mm80 mm19,0 mm6,0 mm4,9 mm5,0 mm
M81,25 mm90 mm22,0 mm8,0 mm6,2 mm6,8 mm
M101,5 mm100 mm24,0 mm10,0 mm8,0 mm8,5 mm
M121,75 mm110 mm29,0 mm9,0 mm7,0 mm10,2 mm
M142,0 mm110 mm30,0 mm11,0 mm9,0 mm12,0 mm
M162,0 mm110 mm32,0 mm12,0 mm9,0 mm14,0 mm

Schnittdaten:

MaterialVc (m/min)
Stahl unlegiert, niedriglegiert10-20
Rostfreie Stähle austenitisch5-10
Gusseisen6-20
Messing10-15
Aluminium15-30

Einsatzgebiet: Stahl Rostfreie Stähle Gusseisen Aluminium Kupfer Messing Kunststoff Universeller Einsatz
Beschichtet: NEIN
Innenkühlung: NEIN
Schneidstoff: HSS-Co
Qualitätsklasse: Basic-Line
Drallwinkel: 0° - gerade genutet
Anschnittform: Form B = 3,5 - 5,5 Gänge (8°)
Norm: DIN 371 DIN 376
Gewinde-Typ: M - metrisch
Toleranzklasse: 4H
Durchgang / Grundloch: Durchgangsgewinde
Inhalt:1,00 Stück
