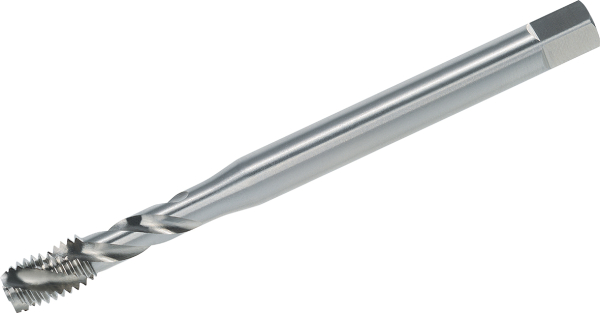

Maschinengewindebohrer metrisch mit Feinpassung, Form C, 35° RSP, DIN 371/376, HSS-E
Beschreibung
Ausführung:
Maschinengewindebohrer mit Feinpassung für den allgemeinen Einsatz. Der Feinpassungs-Gewindebohrer fertig Gewinde mit einer Toleranz von ISO1/4H- Material: HSS-E
- Ausführung nach DIN 371, ab M12 Schaft nach DIN 376
- Anschnitt Form C - 2-3 Gänge
- Feinpassung ISO1 / 4H
- Spiralgenutet für Sacklochgewinde
Verwendung:
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte Stähle
- Niedriglegierte Stähle
Abmessungen:
| Gewinde d1: | Steigung P: | Gesamtlänge l1: | Gewindelänge l2: | Schaftdurchmesser d2: | Vierkant: | Kernlochdurchmesser: |
| M3 | 0,5 mm | 56 mm | 6,0 mm | 3,5 mm | 2,7 mm | 2,5 mm |
| M4 | 0,7 mm | 63 mm | 7,0 mm | 4,5 mm | 3,4 mm | 3,3 mm |
| M5 | 0,8 mm | 70 mm | 8,0 mm | 6,0 mm | 4,9 mm | 4,2 mm |
| M6 | 1,0 mm | 80 mm | 10,0 mm | 6,0 mm | 4,9 mm | 5,0 mm |
| M8 | 1,25 mm | 90 mm | 14,0 mm | 8,0 mm | 6,2 mm | 6,8 mm |
| M10 | 1,5 mm | 100 mm | 16,0 mm | 10,0 mm | 8,0 mm | 8,5 mm |
| M12 | 1,75 mm | 110 mm | 18,0 mm | 9,0 mm | 7,0 mm | 10,2 mm |
| M14 | 2,0 mm | 110 mm | 20,0 mm | 11,0 mm | 9,0 mm | 12,0 mm |
| M16 | 2,0 mm | 110 mm | 22,0 mm | 12,0 mm | 9,0 mm | 14,0 mm |
Schnittdaten:
| Material | Vc (m/min) |
|---|---|
| Stahl unlegiert, niedriglegiert | 10-20 |
| Rostfreie Stähle austenitisch | 5-10 |
| Gusseisen | 6-20 |
| Messing | 10-15 |
| Aluminium | 15-30 |
| Einsatzgebiet: | Stahl Rostfreie Stähle Gusseisen Aluminium Kupfer Messing Kunststoff Universeller Einsatz |
| Beschichtet: | NEIN |
| Innenkühlung: | NEIN |
| Schneidstoff: | HSS-Co |
| Qualitätsklasse: | Basic-Line |
| Drallwinkel: | 35° |
| Anschnittform: | Form C = 2 - 3 Gänge (15°) |
| Norm: | DIN 371 DIN 376 |
| Gewinde-Typ: | M - metrisch |
| Toleranzklasse: | 4H |
| Durchgang / Grundloch: | Grundlochgewinde |
| Inhalt: | 1,00 Stück |
