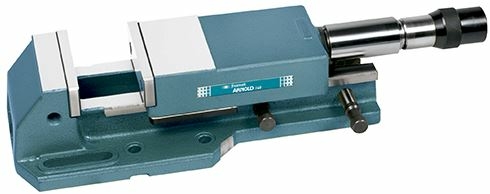

Maschinenschraubstock Fresmak ARNOLD Classic mechanisch mit Regulator, 125 - 160 mm, breite Ausführung

Artikelnummer: 250110

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 1.675,00 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
  • Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
  • Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
  • Spannkraft 25/40/50/80 kN je nach Größe
  • Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
  • Optional ist eine Drehplatte für die ARNOLD CLASSIC Schraubstöcke erhältlich.
  • Mit Regulator

Lieferumfang:

  • Grundkörper
  • 1 mechanische Spindel
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • Bedienungshandbuch

Abmessungen:

Größe: 125 mm 160 mm
Spannkraft: 40 kN 50 kN
Maß A: 425 mm 570 mm
Maß B: 507-718 mm 594-902 mm
Maß C: 65 mm 80 mm
Maß D: 107,5 mm 130,5 mm
Maß E: 125 mm 160 mm
Maß J: 45 mm 85 mm
Maß K: 125 mm 175 mm
Maß M: 20 mm 20 mm
Maß N: 42,5 mm 50,5 mm
Maß S: 197 mm 252 mm
Maß U: 155 mm 200 mm
Maß V: 18 mm 18 mm
Gewicht: 26 kg 51 kg
Spannmöglichkeiten: 125 mm 160 mm
Spannfeld O1: 0-105 mm 0-155
Spannfeld O2: 100-205 mm 150-305

Inhalt: 1,00 Stück
