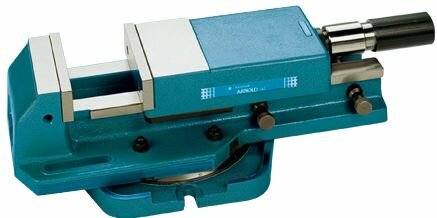

Maschinenschraubstock Fresmak ARNOLD Classic hydraulisch mit Drehplatte, 90 - 200 mm, breite Ausführung
Beschreibung
ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.
Ausführung:
- Wiederholgenauigkeit bei Spannung 0,01 mm
- Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
- Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
- Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
- Spannkraft 25/40/50/80 kN je nach Größe
- Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
- Autonomer, hydraulischer Kraftverstärker ohne Notwendigkeit einer externen Versorgung.
- Mit Drehplatte
Lieferumfang:
- Grundkörper
- 1 Hydraulische Spindel
- 1 Satz glatte Spannbacken
- 1 Handkurbel
- 1 Drehplatte
- Bedienungshandbuch
Abmessungen:
| Größe: | 90 mm | 125 mm | 160 mm | 200 mm |
| Spannkraft: | 25 kN | 40 kN | 50 kN | 80 kN |
| Maß A: | 355 mm | 425 mm | 570 mm | 680 mm |
| Maß B: | 417-574 mm | 477-687 mm | 570-872 mm | 716-1093 mm |
| Maß C: | 52 mm | 65 mm | 80 mm | 97 mm |
| Maß D: | 92,5 mm | 107,5 mm | 130,5 mm | 160,5 mm |
| Maß E: | 90 mm | 125 mm | 160 mm | 200 mm |
| Maß J: | 25 mm | 45 mm | 85 mm | 105 mm |
| Maß K: | 95 mm | 125 mm | 175 mm | 225 mm |
| Maß M: | 20 mm | 20 mm | 20 mm | 20 mm |
| Maß N: | 40,5 mm | 42,5 mm | 50,5 mm | 63,5 mm |
| Maß S: | 162 mm | 197 mm | 252 mm | 302 mm |
| Maß U: | 126 mm | 155 mm | 200 mm | 250 mm |
| Maß V: | 14 mm | 18 mm | 18 mm | 22 mm |
| Gewicht: | 13 kg | 26 kg | 51 kg | 94 kg |
| Drehplatte: | 90 mm | 125 mm | 160 mm | 200 mm |
| Maß R: | 25 mm | 28 mm | 32 mm | 45 mm |
| Maß T: | 230 mm | 270 mm | 325 mm | 400 mm |
| Gewicht: | 5 kg | 8 kg | 15 kg | 32 kg |
| Spannmöglichkeiten: | 90 mm | 125 mm | 160 mm | 200 mm |
| Spannfeld O1: | 0-80 mm | 0-105 mm | 0-155 | 0-205 |
| Spannfeld O2: | 75-154 mm | 100-205 mm | 150-305 | 165-370 |
| Inhalt: | 1,00 Stück |
