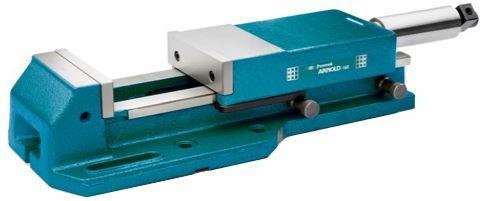

Maschinenschraubstock Fresmak ARNOLD Classic Öl-dynamisch, 125-200 mm, breite Ausführung

Artikelnummer: 250300

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 1.424,00 €

exkl. 20% USt. , versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
  • Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
  • Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
  • Spannkraft 25/40/50/80 kN je nach Größe
  • Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
  • Ausgelegt zur Automatisierung von Prozessen und Roboterabläufen.
  • Mit öl-dynamischem und einfach wirkendem Kraftverstärker; Versorgung mit Hydrauliköl
  • Drehbare Verbindung an Öl-Ein und -Ausgang
  • Bis 4 mm automatischer Verfahrweg
  • Spannkräfte direkt proportional zum Aggregatdruck (siehe Handbuch)
  • Zweiteilige Ausführung auf Anfrage erhältlich

Lieferumfang:

  • Grundkörper
  • 1 Öl-dynamische Spindel
  • Drehverschraubung
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • Bedienungshandbuch

Abmessungen:

Größe: 125 mm 160 mm 200 mm
Spannkraft: 40 kN 50 kN 80 kN
Maß A: 425 mm 570 mm 680 mm
Maß B: 494-704 mm 580-888 mm 680-1040 mm
Maß C: 65 mm 80 mm 97 mm
Maß D: 107,5 130,5 mm 160,5 mm
Maß E: 125 mm 160 mm 200 mm
Maß J: 45 mm 85 mm 105 mm
Maß K: 125 mm 175 mm 225 mm
Maß M: 20 mm 20 mm 20 mm
Maß N: 42,5 mm 50,5 mm 63,5 mm
Maß S: 197 mm 252 mm 302 mm
Maß U: 155 mm 200 mm 250 mm
Maß V: 18 mm 18 mm 22 mm
Gewicht: 26 kg 51 kg 94 kg
Spannmöglichkeiten: 125 mm 160 mm 200 mm
Spannfeld O1: 0-105 mm 0-155 mm 0-205 mm
Spannfeld O2: 100-205 mm 150-305 mm 165-370 mm

Inhalt: 1,00 Stück
