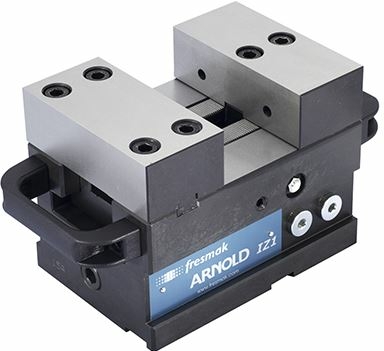

Hochdruckspanner Fresmak ARNOLD IZ1 hydraulisch, 125 mm
Die ARNOLD IZ sind automatisierte, kleinformatige Hochdruckspanner mit großem Hub.
Ausführung:
- Wiederholgenauigkeit bei Spannung 0,01 mm
- Auslegung zur Automatisierung von Prozessen und Roboterabläufen
- Gefertigt werden die Spanner aus Stahl
- Alle Komponenten sind gehärtet und geschliffen
- Geeignet für den Einsatz in horizontalen und vertikalen Bearbeitungszentren
- Spannkräfte direkt proportional zum Aggregatdruck (siehe Handbuch)
- An die Werkstückgeometrie angepasste Backen sind einsetzbar
- Mehrere Hochdruckspanner auf der selben Grundplatte mit einem einzigen Öleingang lieferbar. So entsteht eine Monoblockanordnung, mit der eine große Anzahl kleiner Teile auf engstem Raum gespannt werden können.
- Mit doppelt wirkendem, vollkommen verdecktem Hydraulikzylinder
- Bewegliche Backe mit Innenführung um ein mögliches Anheben des Werkstückes zu vermeiden. Feststehende Backe fest mit Grundkörper verbunden, um sicheren Bezugspunkt beizubehalten.
- Hermetisch abgeschlossen, daher keine Reinigung notwendig
- Automatischer Schließ- und Rücklaufweg 15 mm
- 17,5 kN Schließkraft bei einem Druck von 250 bar
Erforderliche Elemente:
- Hydraulikaggregat oder doppelt wirkende Pneumo-Hydraulikpumpe für 500 bar Druck mit
- Verbindungsschlauch von Aggregat zum Spanner
- Steuerdruckwächter
- Sicherheitsventil
- Manometer
Lieferumfang:
- Grundkörper
- Hydraulikzylinder
- 1 Satz Spannbacken
- Bedienungshandbuch
Abmessungen:
| Größe: | 125 mm |
| Spannkraft: | 17,5 kN / 250 bar |
| Maß A: | 180 mm |
| Maß C -0,02 mm: | 100 mm |
| Maß D: | 140 mm |
| Maß E: | 125 mm |
| Maß J + 0,02 mm: | 40 mm |
| Maß K: | 100 mm |
| Maß M (H7): | 20 mm |
| Maß N: | 40 mm |
| Gewicht: | 18 kg |
| Spannmöglichkeiten: | 125 mm |
| Spannfeld O1: | 62 mm |
| Inhalt: | 1,00 Stück |
