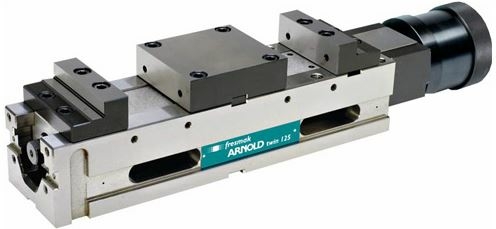

Hochdruckspanner Fresmak ARNOLD Twin pneumatisch-hydraulisch, 125 mm

Artikelnummer: 250820 125

HAN: 040 600 125

Kategorie: Maschinenschraubstöcke


3.320,00 €

exkl. 20% USt. , zzgl. Versand (Spedition)

sofort verfügbar

Lieferzeit: 0 Werktage

Stk.


Mit den ARNOLD TWIN Hochdruckspannern können zwei Werkstücke gleichzeitig gespannt werden.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Geeignet für den Einsatz in horizontalen und vertikalen Bearbeitungszentren
  • Alle Seiten parallel und lotrecht geschliffen auf 0,02 mm
  • In vier Ebenen aufspannbar: grundseitig, 2x seitlich und vertikal in Verbindung mit einer Stirnplatte
  • Seitenfenster zur einfach Innenreinigung der Hochdruckspanner
  • Spannkraft 30/40/50 KN je nach Größe
  • Ausgelegtzur Automatisierung von Prozessen und Roboterabläufen
  • Mit pneumo-hydraulischem und einfach wirkendem Kraftverstärker. Druckluftversorgung von 6 bar
  • Spannkräfte in Abhängigkeit von der Eingangsdruckluft (siehe Handbuch)
  • Automatischer Verfahrweg beim Öffnen und Schließen 3 mm
  • Der Hochdruckspanner kann über eine mitgelieferte Ventilanordnung handgesteuert, über einen Fußhebel oder über ein Magnetventil CNC-gesteuert werden.

Erforderliche Elemente:

  • Anschlussschlauch Kompressor - Spanner
  • Druckluft-Wartungseinheit mit Filter, Manometer und Öler

Funktionsweise:

  • Luft muss gefiltert (trocken) sein
  • Bei Fußhebelbedienung muss die mitgelieferte Ventilgruppe zwischen Kompressor und Fußhebel angebracht werden!

Lieferumfang:

  • Grundkörper
  • Pneumatisch-hydraulische Spindel
  • Rücklaufventil
  • 1 Satz harte Spannbacken bestehend aus: 2x Seitenbacken gestuft, 1 Mittelbacke gestuft und 1 Mittelbacke rechteckig
  • 4 Spannpratzen
  • Bedienungshandbuch

Abmessungen:

Größe: 125 mm
Spannkraft: 2x40 kN
Maß A: 480 mm
Maß B: 689 mm
Maß C -0,02 mm: 100 mm
Maß D: 140 mm
Maß E: 126 mm
Maß J + 0,02 mm: 57,5 mm
Maß K: 230 mm
Maß L: 50 mm
Maß M (H7): 20 mm
Maß N: 40 mm
Maß P: 22 mm
Maß U: 48 mm
Maß V: 13 mm
Maß W: 120 mm
Maß X: 240 mm
Gewicht: 48 kg
Spannmöglichkeiten: 125 mm
Spannfeld O1: 7-102 mm
Spannfeld O2: 90-185 mm

Inhalt: 1,00 Stück
