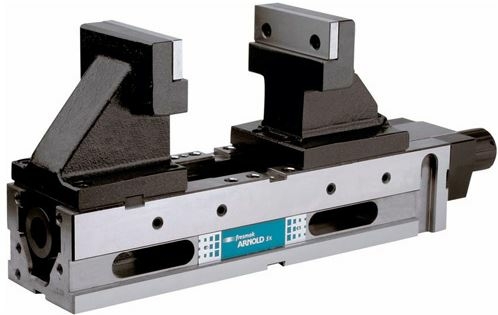

5-Achs-Hochdruckspanner Fresmak ARNOLD 5X mechanisch, 125 mm, Version M

Artikelnummer: 250720 125M

HAN: 050 121 125

Kategorie: Maschinenschraubstöcke


2.574,00 €

exkl. 20% USt. , zzgl. Versand (Spedition)

sofort verfügbar

Lieferzeit: 0 Werktage

Stk.


Bei den ARNOLD 5X Hochdruckspannern erfolgt die Spannung so weit wie möglich vom Körper des Schraubstocks und damit vom Maschinentisch entfernt.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Als Version M und L mit Regulator mit einer Spannkraft von bis zu 30 kN im oberen Bereich lieferbar
  • Speziell für die Bearbeitung von Titan und Aluminium, welche ganz unterschiedliche Spannkräfte benötigen
  • Die Gesamtlänge bleibt unabhängig von der Werkstückgröße konstant. Das macht sie besonders geeignet für 5-Achsen Bearbeitungszentren.
  • Integrierter Kraftverstärker
  • Mit mechanischem Hochdruckverstärker
  • Seitliche Fenser zur leichteren Innenreinigung der Hochdruckspanner
  • An die Werkstückgeometrie angepasste Backen einsetzbar

Lieferumfang:

  • Grundkörper
  • Mechanische Spindel
  • 1 Satz hohe Spannbacken
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • 4 Spannpratzen
  • Bedienungshandbuch

Abmessungen:

Größe: 125 mm - M
Spannkraft: 30 kN
Maß A: 410 mm
Maß B: 524 mm
Maß C -0,02 mm: 100 mm
Maß D: 220 mm
Maß E: 126 mm
Maß J + 0,02 mm: 118 mm
Maß K: 190 mm
Maß M (H7): 20 mm
Maß N: 120 mm
Maß U: 54 mm
Maß V: 13 mm
Maß W: 125 mm
Maß X: 195 mm
Maß Y: 39,5 mm
Maß Z1: 8 mm
Maß Z2: 10 mm
Gewicht: 44 kg
Spannmöglichkeiten: 125 mm - M
Spannfeld O1: 18-228 mm

Inhalt: 1,00 Stück
