Maschinenschraubstock Fresmak ARNOLD Classic mechanisch zweiteilig mit Regulator, 160 - 200 mm, schmale Ausführung

Artikelnummer: 250170

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 2.652,00 €

exkl. 20% USt. , versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
  • Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
  • Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
  • Spannkraft 25/40/50/80 kN je nach Größe
  • Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
  • Optional ist eine Drehplatte für die ARNOLD CLASSIC Schraubstöcke erhältlich.
  • Mit Regulator

Lieferumfang:

  • Grundkörper
  • 1 mechanische Spindel
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • 4 Spannpratzen
  • Bedienungshandbuch

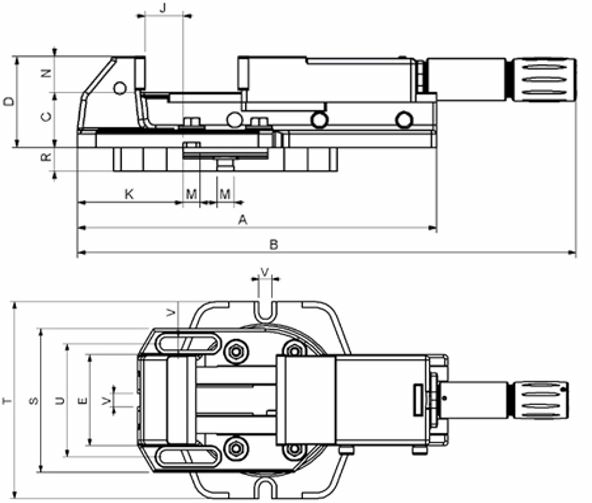

Abmessungen:

Größe: 160 mm 200 mm
Spannkraft: 50 kN 80 kN
Maß A: 570 mm 680 mm
Maß B: 594-1396 mm 751-1604 mm
Maß C: 89 mm 101 mm
Maß D: 139,5 mm 164,5 mm
Maß E: 160 mm 200 mm
Maß J: 85 mm 105 mm
Maß K: 175 mm 225 mm
Maß M: 20 mm 20 mm
Maß N: 50,5 mm 63,5 mm
Maß S: 252 mm 302 mm
Maß U: 200 mm 250 mm
Maß V: 18 mm 22 mm
Gewicht: 51 kg 94 kg
Spannmöglichkeiten: 160 mm 200 mm
Spannfeld Omax: 795 mm 845 mm

Inhalt: 1,00 Stück
