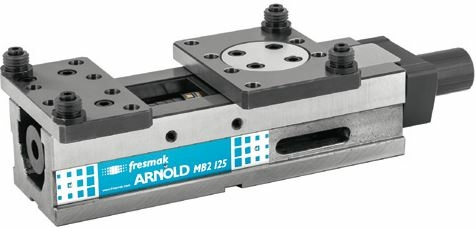

Hochdruckspanner Fresmak ARNOLD MB2 Durmak mit Pendelbacke, mechanisch, 125-160 mm
Die Präzisionsmaschinenschraubstöcke vom Typ ARNOLD MB2 sind die vielseitigsten Schraubstöcke des Programms. Ihre Gesamtlänge bleibt, unabhängig von der Werkstückgröße, konstant.
Schraubstock-Backen
Für alle ARNOLD MB2 Präzisionsschraubstöcke steht eine große Auswahl an lieferbaren Backen zur Verfügung. Auf wunsch fertigen wir auch Spannbacken nach Ihren Vorgaben.Ausführung:
- Wiederholgenauigkeit bei Spannung 0,01 mm
- Geeignet für den Einsatz in horizontalen und vertikalen Bearbeitungszentren
- Seitenfenster zur einfach Innenreinigung der Hochdruckspanner
- Aufspannung am Tisch entweder mittels mitgelieferten Spannpratzen oder mit vier Schrauben vom Inneren des Körpers aus
- Spannkraft 30/40/50 KN je nach Größe
- Vielseitig gestaltet: Die Backen können zwischen den unterschiedlichen Ausführungen des MB2 ausgetauscht werden
- Winkeltrieb für Handkurbel lieferbar
- Mit mechanischem Hochdruckverstärker
- Arbeitet mit gehärteten Stifteinsätzen. Die Positionierung der Stifteinsätze ist abhängig von der Werkstückgröße vorzunehmen
- Feste Backe mit verschiedenen Positioniermöglichkeiten der Stifteinsätze
- Bewegliche Pendelbacke mit verschiedenen Positioniermöglichkeiten der Stifteinsätze
Lieferumfang:
- Grundkörper
- Mechanische Spindel
- 1 Satz DURMAK-Backen
- 4 Stk Stifteinsätze
- 1 Handkurbel
- 4 Spannpratzen
- Bedienungshandbuch
Abmessungen:
Größe: | 125 mm | 160 mm |
Spannkraft: | 40 kN | 50 kN |
Maß A: | 410 mm | 530 mm |
Maß B: | 524 mm | 639 mm |
Maß C -0,02 mm: | 100 mm | 115 mm |
Maß D: | 120 mm | 145 mm |
Maß E: | 180 mm | 220 mm |
Maß J + 0,02 mm: | 90 mm | 108 mm |
Maß K: | 190 mm | 230 mm |
Maß M (H7): | 20 mm | 20 mm |
Maß N: | 20 mm | 30 mm |
Maß U: | 54 mm | 68 mm |
Maß V: | 13 mm | 13 mm |
Maß W: | 125 mm | 140 mm |
Maß X: | 195 mm | 300 mm |
Gewicht: | 35 kg | 61 kg |
Spannmöglichkeiten: | 125 mm | 160 mm |
Spannfeld O1: | 8-203 mm | 10-270 mm |
Spannfeld O2: | 179-374 mm | 220-480 mm |
Inhalt: | 1,00 Stück |
