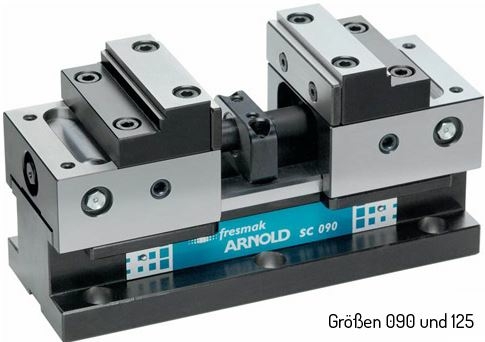

Hochdruckspanner Fresmak ARNOLD SC mechanisch, selbstzentrierend, 70-125 mm

Artikelnummer: 250750

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 1.654,00 €

exkl. 20% USt. , versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


ARNOLD SC Spanner sind kompakte und selbstzentrierende Hochpräzisionsspanner mit konstanter Gesamtlänge, unabhängig von der Werkstückgröße.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Wiederholgenauigkeit bei der Zentrierung 0,02 mm
  • Konstruiert für den Einsatz in CNC-gesteuerten Bearbeitungszentren mit kleinem Arbeitstisch
  • Kompakte Konstruktion mit Außenführungen, die Verformungen vermeiden, da die Spannkraft über die gesamte Breite wirkt
  • Grundkörper sowie der Gesamte Aufbau aus Stahl
  • Hermetisch verschlossen, um Verschmutzung durch Späne zu vermeiden
  • Spindel mit Rechts-/Linksgewinde lässt sich mit einem Gabel- Ringschlüssel betätigen
  • Die austauschbaren Backen erreichen eine Höhe von 125 mm. Dadurch werden Kollisionen mit dem Spindelkopf der Maschine oder ggf. bei Tischdrehbewegungen vermieden
  • Alle Backen des Standardprogramms können verwendet werden, wenn mit einem Satz weichen Backen gearbeitet wird (nicht bei Größe 70 mm)
  • Konsole zur erhöhten Positionierung des Spanners erhältlich
  • Mechanische Spindel ohne Kraftverstärkung
  • Stufenbacken können umgedreht werden, dadurch vergrößert sich das Spannfeld
  • Schmiernippel, um sicherzustellen, dass der Schraubstock optimal mit Fett versorgt wird und somit eine maximale Lebensdauer gewährleistet wird

Lieferumfang:

  • Grundkörper
  • 1 Spindel (ohne Hochdruck)
  • 1 Satz harte SC Backen
  • 1 Satz glatte SC Backen
  • 1 Knarre
  • 4 Spannpratzen
  • Bedienungshandbuch

Abmessungen:

Größe: 70 mm 90 mm 125 mm
Spannkraft: 11 kN / 30 Nm 18 kN / 60 Nm 32 kN / 120 Nm
Maß A: 140 mm 250 mm 350 mm
Maß C: 73 mm 100 mm 103 mm
Maß D: 96 mm 130 mm 133 mm
Maß E: 72 mm 93 mm 125 mm
Maß K: 63 mm 115 mm 165 mm
Maß M (H7): 14 mm 20 mm 20 mm
Maß N: 23 mm 30 mm 30 mm
Maß U: 60 mm 71 mm 100 mm
Maß V: 7 mm 11 mm 11 mm
Maß X: 62 mm 100 mm 150 mm
Maß Y: 3 mm 5 mm 5 mm
Maß Z: 3 mm 6 mm 7 mm
Gewicht: 5 kg 14,3 kg 30 kg
Spannmöglichkeiten: 70 mm 90 mm 125 mm
Spannfeld O1: 6-36 mm 12-77 mm 14-108 mm
Spannfeld O2: 46-76 mm 79-145 mm 108-204 mm
Spannfeld O3: 35-65 mm 59-125 mm 82-178 mm
Spannfeld O4: 75-105 mm 127-193 mm 178-274
Spannfeld O5: 43-73 mm 64-129 mm 82-176
Spannfeld O6: 83-113 mm 131-197 mm 176-272
Spannfeld O7: 72-102 mm 111-177 mm 150-246
Spannfeld O8: 112-142 mm 179-245 mm 246-342

Inhalt: 1,00 Stück
