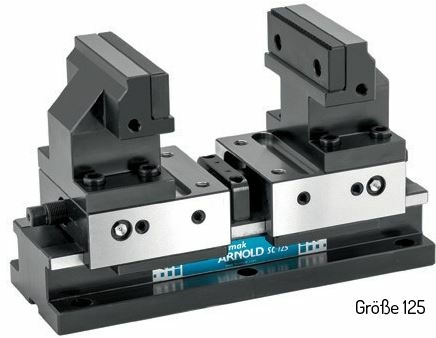

5-Achs-Hochdruckspanner Fresmak ARNOLD SC 5X mechanisch, selbstzentrierend, 90-125 mm

Artikelnummer: 250770

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 2.078,00 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

ARNOLD SC 5X Spanner sind kompakte und selbstzentrierende Hochpräzisionsspanner für den Einsatz in 5-Achen Bearbeitungszentren. Die Gesamtlänge bleibt unabhängig von der Werkstückgröße konstant.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Wiederholgenauigkeit bei der Zentrierung 0,02 mm
  • Konstruiert für den Einsatz in CNC-gesteuerten Bearbeitungszentren mit kleinem Arbeitstisch
  • Kompakte Konstruktion mit Außenführungen, die Verformungen vermeiden, da die Spannkraft über die gesamte Breite wirkt
  • Grundkörper sowie der Gesamte Aufbau aus Stahl
  • Hermetisch verschlossen, um Verschmutzung durch Späne zu vermeiden
  • Spindel mit Rechts-/Linksgewinde lässt sich mit einem Gabel- Ringschlüssel betätigen
  • Alle Backen des Standardprogramms können verwendet werden, wenn mit einem Satz weichen Backen gearbeitet wird (nicht bei Größe 70 mm)
  • Konsole zur erhöhten Positionierung des Spanners erhältlich
  • Mechanische Spindel ohne Kraftverstärkung
  • Lieferung mit hohen Backen, die speziell für den Einsatz auf 5-Achs-Bearbeitungszentren konzipiert sind und sowohl Kollisionen mit der Maschinenspindel vermeiden, als auch die Nutzung von kurzen Werkzeugen ermöglichen.
  • Schmiernippel, um sicherzustellen, dass der Schraubstock optimal mit Fett versorgt wird und somit eine maximale Lebensdauer gewährleistet wird

Lieferumfang:

  • Grundkörper
  • 1 Spindel (ohne Hochdruck)
  • 1 Satz harte SC Backen
  • 1 Satz glatte SC Backen
  • 1 Knarre
  • 4 Spannpratzen
  • Bedienungshandbuch

Abmessungen:

Größe: 90 mm 125 mm
Spannkraft: 16 kN / 60 Nm 26 kN / 120 Nm
Maß A: 250 mm 350 mm
Maß C: 100 mm 103 mm
Maß D: 155 mm 214,5 mm
Maß E: 90 mm 125 mm
Maß K: 115 mm 165 mm
Maß M (H7): 20 mm 20 mm
Maß N: 55 mm 111,5 mm
Maß U: 71 mm 100 mm
Maß V: 11 mm 11 mm
Maß X: 100 mm 150 mm
Maß Y: 25 mm 39,5 mm
Maß Z: 5 mm 8 mm
Gewicht: 17 kg 37 kg
Spannmöglichkeiten: 90 mm 125 mm
Spannfeld O1: 10-63 mm 18-114 mm
Spannfeld O2: 63-129 mm 114-210 mm
Spannfeld O3: 127-197 mm 144-240 mm
Spannfeld O4: 195-261 mm 240-336

Inhalt: 1,00 Stück
