5-Achs-Hochdruckspanner Fresmak ARNOLD 5X mechanisch mit Regulator, 1

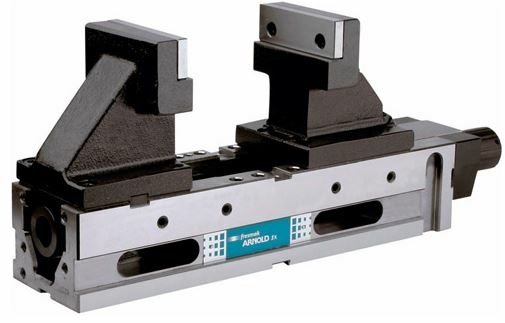

5-Achs-Hochdruckspanner Fresmak ARNOLD 5X mechanisch mit Regulator, 125 mm, Version M / L

Artikelnummer: 250730

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 2.757,00 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Bei den ARNOLD 5X Hochdruckspannern erfolgt die Spannung so weit wie möglich vom Körper des Schraubstocks und damit vom Maschinentisch entfernt.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Als Version M und L mit Regulator mit einer Spannkraft von bis zu 30 kN im oberen Bereich lieferbar
  • Speziell für die Bearbeitung von Titan und Aluminium, welche ganz unterschiedliche Spannkräfte benötigen
  • Die Gesamtlänge bleibt unabhängig von der Werkstückgröße konstant. Das macht sie besonders geeignet für 5-Achsen Bearbeitungszentren.
  • Integrierter Kraftverstärker
  • Mit mechanischem Hochdruckverstärker
  • Seitliche Fenser zur leichteren Innenreinigung der Hochdruckspanner
  • An die Werkstückgeometrie angepasste Backen einsetzbar

Lieferumfang:

  • Grundkörper
  • Mechanische Spindel
  • 1 Satz hohe Spannbacken
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • 4 Spannpratzen
  • Bedienungshandbuch

Abmessungen:

Größe:125 mm - M 125 mm - L
Spannkraft:30 kN30 kN
Maß A:410 mm480 mm
Maß B:551 mm621 mm
Maß C -0,02 mm:100 mm100 mm
Maß D:220 mm250 mm
Maß E:126 mm126 mm
Maß J + 0,02 mm:118 mm107,5 mm
Maß K:190 mm230 mm
Maß M (H7):20 mm20 mm
Maß N:120 mm150 mm
Maß U:54 mm48 mm
Maß V:13 mm13 mm
Maß W:125 mm120 mm
Maß X:195 mm240 mm
Maß Y:39,5 mm39,5 mm
Maß Z1:8 mm8 mm
Maß Z2:10 mm8 mm
Gewicht:44 kg46 kg
Spannmöglichkeiten:125 mm - M 125 mm - L
Spannfeld O1:18-228 mm38-240 mm

Inhalt:1,00 Stück
