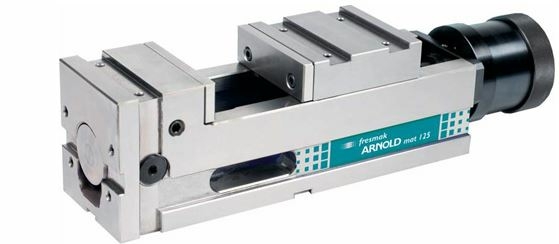

Hochdruckspanner Fresmak ARNOLD MAT pneumatisch-hydraulisch, 90-200 mm
Bei ARNOLD MAT Hochdruckspannern bleibt die Gesamtlänge, unabhängig von der Werkstückgröße, konstant. Die Hochdruckspanner eignen sich besonders für den Einsatz in horizontalen und vertikalen Bearbeitungszentren.
Niederzug-Spannsystem
Die ARNOLD MAT Hochdruckspanner sind mit dem Niederzug-Spannsystem ausgerüstet, um ein Anheben des Werkstückes während dem Spannvorgang zu vermeiden. Dabei handelt es sich um eine zwischen der beweglichen Backe und der Mutter positionierte Halbkugel. Beim Spannvorgang wird das Werkstück zusammen mit der beweglichen Backe nach unten gezogen.Schraubstock-Backen
Für alle ARNOLD MAT Hochdruckspanner steht eine große Auswahl an lieferbaren Backen zur Verfügung. Auf wunsch fertigen wir auch Spannbacken nach Ihren Vorgaben.Ausführung:
- Wiederholgenauigkeit bei Spannung 0,01 mm
- Monoblock-Konstruktion - vermeidet Verformungen auch bei hohen Spannkräften und garantiert höchste Widerstandsfähigkeit
- Speziell für den Einsatz in horizontalen und vertikalen Bearbeitungszentren
- Alle Seiten sind parallel und lotrecht auf 0,02 mm geschliffen
- In vier Ebenen aufspannbar: grundseitig, 2x seitlich und vertikal in Verbindung mit einer Stirnplatte
- Seitenfenster zur einfach Innenreinigung der Hochdruckspanner
- Aufspannung am Tisch entweder mittels mitgelieferten Spannpratzen oder mit vier Schrauben vom Inneren des Körpers aus
- Spannkraft 25/40/50 KN je nach Größe
- Ausgelegt zur Automatisierung von Prozessen und Roboterabläufen
- Mit pneumo-hydraulischem und einfach wirkendem Kraftverstärker. Druckluftversorgung von 6 bar
- Spannkräfte in Abhängigkeit von der Eingangsdruckluft (siehe Handbuch)
- Automatischer Verfahrweg beim Öffnen und Schließen 3 mm
- Der Hochdruckspanner kann über eine mitgelieferte Ventilanordnung handgesteuert, über einen Fußhebel oder über ein Magnetventil CNC-gesteuert werden.
Lieferumfang:
- Grundkörper
- Pneumatisch-Hydraulische Spindel
- Rücklaufventil
- 1 Satz glatte Spannbacken
- 4 Spannpratzen
- Bedienungshandbuch
Erforderliche Elemente:
- Anschlussschlauch Kompressor - Spanner
- Druckluft-Wartungseinheit mit Filter, Manometer und Öler
Funktionsweise:
- Luft muss gefiltert (trocken) sein
- Bei Fußhebelbedienung muss die mitgelieferte Ventilgruppe zwischen Kompressor und Fußhebel angebracht werden!
Abmessungen:
| Größe: | 90 mm | 125 mm | 160 mm | 200 mm |
| Spannkraft: | 25 kN | 40 kN | 50 kN | 50 kN |
| Maß A: | 300 mm | 410 mm | 570 mm | 570 mm |
| Maß B: | 446 mm | 552 mm | 719 mm | 719 mm |
| Maß C -0,02 mm: | 75 mm | 100 mm | 110 mm | 110 mm |
| Maß D: | 115 mm | 140 mm | 160 mm | 173 mm |
| Maß E: | 91 mm | 126 mm | 161 mm | 201 mm |
| Maß F: | 21 mm | 21 mm | 21 mm | 21 mm |
| Maß G (H7): | 20 mm | 24 mm | 24 mm | 24 mm |
| Maß H: | 70 mm | 100 mm | 115 mm | 119 mm |
| Maß I: | 67 mm | 124 mm | 128 mm | 132 mm |
| Maß J + 0,02 mm: | 40 mm | 90 mm | 115 mm | 111 mm |
| Maß K: | 110 mm | 190 mm | 230 mm | 230 mm |
| Maß L: | 40 mm | 50 mm | 60 mm | 60 mm |
| Maß M (H7): | 20 mm | 20 mm | 20 mm | 20 mm |
| Maß N: | 40 mm | 40 mm | 50 mm | 63 mm |
| Maß U: | 38 mm | 54 mm | 68 mm | 68 mm |
| Maß V: | 11 mm | 13 mm | 13 mm | 13 mm |
| Maß W: | 90 mm | 125 mm | 140 mm | 140 mm |
| Maß X: | 150 mm | 195 mm | 300 mm | 300 mm |
| Gewicht: | 16 kg | 35 kg | 70 kg | 93 kg |
| Spannmöglichkeiten: | 90 mm | 125 mm | 160 mm | 200 mm |
| Spannfeld O1: | 0-132 mm | 0-181 mm | 0-300 mm | 0-287 mm |
| Spannfeld O2: | 76-208 mm | 85-266 mm | 106-406 mm | 114-401 mm |
| Spannfeld O3: | 155-336 mm | 174-474 mm | 182-469 mm |
| Inhalt: | 1,00 Stück |
