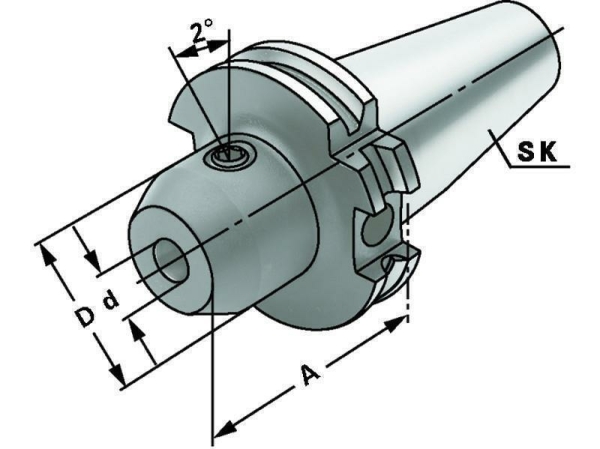

Whistle Notch Spannfutter SK 50, DIN 69871, Form AD/B, G6,3 bei 15.000 1/min

Artikelnummer: 200170

Kategorie: Whistle Notch Spannfutter

Durchmesser
Länge Maß A

ab 63,00 €

exkl. 20% USt. , zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Ausführung:

  • Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfläche nach DIN 1835 E (Whistle Notch)
  • Rundlaufgenauigkeit = 0,003 mm

Lieferumfang:

  • 1 Werkzeugaufnahme
  • 1 Spannschraube und axialer Verstellschraube (ab D1= 25,0 mm mit zwei Spannschrauben)

Abmessungen:

Artikel Nr. SK D1 A D2
200170 6x63 SK50 6,0 mm 63,0 mm 25,0 mm
200170 8x63 SK50 8,0 mm 63,0 mm 28,0 mm
200170 10x63 SK50 10,0 mm 63,0 mm 35,0 mm
200170 12x63 SK50 12,0 mm 63,0 mm 42,0 mm
200170 14x63 SK50 14,0 mm 63,0 mm 44,0 mm
200170 16x63 SK50 16,0 mm 63,0 mm 48,0 mm
200170 18x63 SK50 18,0 mm 63,0 mm 50,0 mm
200170 20x63 SK50 20,0 mm 63,0 mm 52,0 mm
200170 25x80 SK50 25,0 mm 80,0 mm 65,0 mm
200170 32x100 SK50 32,0 mm 100,0 mm 72,0 mm
200170 40x100 SK50 40,0 mm 100,0 mm 80,0 mm

Aufnahmen-Typ: Whistle-Notch
Qualitätsklasse: Pro-Line
Schnittstelle: SK 50 DIN 69871
Wuchtgüte: G6,3 bei 15000 1/min
Form: Form AD/B
Inhalt: 1,00 Stück
