Whistle Notch Spannfutter SK 40, DIN 69871, Form AD/B, G6,3 bei 15.000 1/min

Artikelnummer: 200160

Kategorie: Steilkegel DIN 69871

Durchmesser
Länge Maß A

ab 40,84 €

exkl. 20% USt., zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Ausführung:

  • Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfläche nach DIN 1835 E (Whistle Notch)
  • Rundlaufgenauigkeit = 0,003 mm

Lieferumfang:

  • 1 Werkzeugaufnahme
  • 1 Spannschraube und axialer Verstellschraube (ab D1= 25,0 mm mit zwei Spannschrauben)

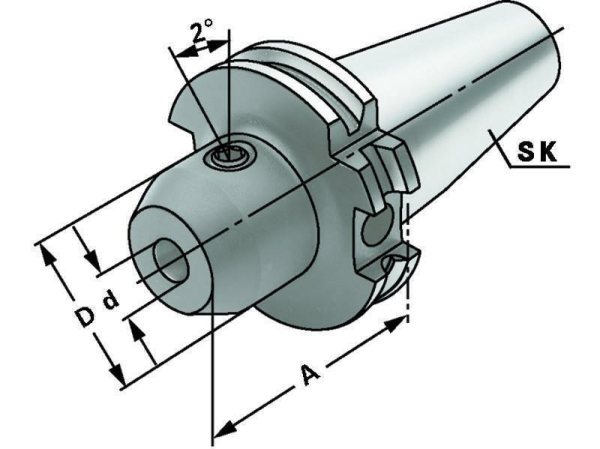

Abmessungen:

Artikel Nr. SK D1 A D2
200160 6x50 SK40 6,0 mm 50,0 mm 25,0 mm
200160 8x50 SK40 8,0 mm 50,0 mm 28,0 mm
200160 10x50 SK40 10,0 mm 50,0 mm 35,0 mm
200160 12x50 SK40 12,0 mm 50,0 mm 42,0 mm
200160 14x50 SK40 14,0 mm 50,0 mm 44,0 mm
200160 16x63 SK40 16,0 mm 63,0 mm 48,0 mm
200160 18x63 SK40 18,0 mm 63,0 mm 50,0 mm
200160 20x63 SK40 20,0 mm 63,0 mm 52,0 mm
200160 25x100 SK40 25,0 mm 100,0 mm 65,0 mm
200160 32x100 SK40 32,0 mm 100,0 mm 72,0 mm
200160 40x120 SK40 40,0 mm 120,0 mm 80,0 mm

Aufnahmen-Typ: Whistle-Notch
Qualitätsklasse: Pro-Line
Schnittstelle: SK 40 DIN 69871
Wuchtgüte: G6,3 bei 15000 1/min
Form: Form AD/B
Inhalt: 1,00 Stück
