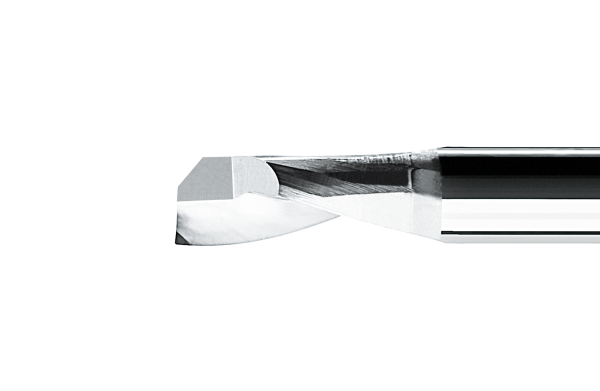

VAN HOORN VHM-Einzahnfräser VHKE, Ø 1,0 - 12,0 mm, 20°, blank, HA-Schaft

VAN HOORN VHM-Einzahnfräser VHKE, Ø 1,0 - 12,0 mm, 20°, blank, HA-Schaft

Artikelnummer: 020-VHKE-V
Kategorie: VHM-Schaftfräser
Hersteller: Van Hoorn

Artikelnummer

ab

27,13 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

1 Schneide
Unbeschichtet
Mit Schutzfase SF
Schaft DIN 6535-HA

Anwendung:

Aluminium Si < 5 %
Aluminium Si > 5 %
Kupfer, Kupferlegierungen
Kunststoffe
Verbundwerkstoffe CFK/GFK

Abmessungen:

Artikelnummer:	d1 [mm]:	SF [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHKE10100390310L020	1,0	---	3	39,0	2,0	---	1
VHKE10100390310L040	1,0	---	3	39,0	4,0	---	1
VHKE10150390310L025	1,5	---	3	39,0	2,5	---	1
VHKE10150390310L050	1,5	---	3	39,0	5,0	---	1
VHKE10200390310L030	2,0	---	3	39,0	3,0	---	1
VHKE10200390310L060	2,0	---	3	39,0	6,0	---	1
VHKE10250390310L040	2,5	---	3	39,0	4,0	---	1
VHKE10250390310L060	2,5	---	3	39,0	6,0	---	1
VHKE10300510610L040	3,0	0,05	6	51,0	4,0	---	1
VHKE10300510610L060	3,0	0,05	6	51,0	6,0	---	1
VHKE10300510610L080	3,0	0,05	6	51,0	8,0	---	1
VHKE10300510610L120	3,0	0,05	6	51,0	12,0	---	1
VHKE10400510610L050	4,0	0,05	6	51,0	5,0	---	1
VHKE10400510610L080	4,0	0,05	6	51,0	8,0	---	1
VHKE10400510610L100	4,0	0,05	6	51,0	10,0	---	1
VHKE10400510610L140	4,0	0,05	6	51,0	14,0	---	1
VHKE10500510610L060	5,0	0,08	6	51,0	6,0	---	1
VHKE10500510610L100	5,0	0,08	6	51,0	10,0	---	1
VHKE10500510610L120	5,0	0,08	6	51,0	12,0	---	1
VHKE10600510610L080	6,0	0,10	6	51,0	8,0	---	1
VHKE10600510610L120	6,0	0,10	6	51,0	12,0	---	1
VHKE10600510610L140	6,0	0,10	6	51,0	14,0	---	1
VHKE10800600810L100	8,0	0,12	8	60,0	10,0	---	1
VHKE10800600810L160	8,0	0,12	8	60,0	16,0	---	1
VHKE11000701010L120	10,0	0,15	10	70,0	12,0	---	1
VHKE11000701010L220	10,0	0,15	10	70,0	22,0	---	1
VHKE11200781210L150	12,0	0,20	12	78,0	15,0	---	1

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Aluminium Si < 5 %	350 - 650	Emulsion / Luft
Aluminium Si > 5 %	200 - 500	Emulsion / Luft
Kupfer und Cu-Legierungen	350 - 500	Emulsion / Luft
Kunststoffe	400 - 1000	Emulsion / Luft
Verbundwerkstoffe CFK/GFK	400 - 1000	Emulsion / Luft

Schnittgeschwindigkeit v_c bezogen auf max. 50000 U/min

Mit verringerten Schnittwerten können die Fräser auch zur Herstellung von Bohrungen verwendet werden.

Vorschub Eckfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
1,0	< 2,0	< 0,4	0,020 - 0,030
1,5	< 3,0	< 0,6	0,030 - 0,050
2,0	< 4,0	< 0,8	0,045 - 0,065
2,5	< 5,0	< 1,0	0,060 - 0,080
3,0	< 6,0	< 1,2	0,070 - 0,100
4,0	< 8,0	< 1,6	0,085 - 0,115
5,0	< 10,0	< 2,0	0,100 - 0,140
6,0	< 12,0	< 2,4	0,125 - 0,175
8,0	< 16,0	< 3,2	0,140 - 0,220
10,0	< 20,0	< 4,0	0,180 - 0,270
12,0	< 15,0	<4,8	0,220 - 0,300

Vorschub Nutfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
1,0	< 1,0	< 1,0	0,015 - 0,022
1,5	< 1,5	< 1,5	0,022 - 0,037
2,0	< 2,0	< 2,0	0,034 - 0,048
2,5	< 2,5	< 2,5	0,045 - 0,060
3,0	< 3,0	< 3,0	0,053 - 0,075
4,0	< 4,0	< 4,0	0,064 - 0,086
5,0	< 5,0	< 5,0	0,075 - 0,105
6,0	< 6,0	< 6,0	0,094 - 0,131
8,0	< 8,0	< 8,0	0,105 - 0,165
10,0	< 10,0	< 10,0	0,135 - 0,200
12,0	< 12,0	< 12,0	0,165 - 0,225

Einsatzgebiet:	Aluminium Kupfer Messing Kunststoff CFK GFK
Beschichtet:	NEIN
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	1
Schneidkantenausführung:	Schutzfase
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	20°
Inhalt:	1,00 Stück
