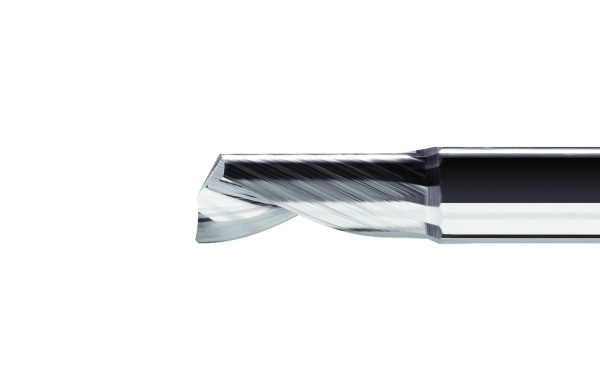

VAN HOORN VHM-Einzahnfräser VHAE, Ø 0,5 - 16,0 mm, 30°, blank, HA-Schaft

VAN HOORN VHM-Einzahnfräser VHAE, Ø 0,5 - 16,0 mm, 30°, blank, HA-Schaft

Artikelnummer: 020-VHAE-V
Kategorie: VHM-Schaftfräser
Hersteller: Van Hoorn

Artikelnummer

ab

26,55 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

1 Schneide
Unbeschichtet
Ø 0,5 - 2,5 scharfkantig
Ø 3,0 - 16,0 mit Schutzfase SF
Geeignet für Frässtrategie HVM bzw. HPM
Fräser können mit gleichen Schnittwerten auch zur Herstellung von Bohrungen verwendet werden
Schaft DIN 6535-HA

Anwendung:

Aluminium Si < 5 % (Zahnvorschub fz um 10% reduzieren)
Aluminium Si > 5 % (Zahnvorschub fz um 20% reduzieren)
Kupfer, Kupferlegierungen
Kunststoffe
Verbundwerkstoffe CFK/GFK

Abmessungen:

Artikelnummer:	d1 [mm]:	SF [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHAE10050380310	0,5	---	3	38,0	2,5	---	1
VHAE10060380310	0,6	---	3	38,0	3,0	---	1
VHAE10080380310	0,8	---	3	38,0	4,0	---	1
VHAE10100380310	1,0	---	3	38,0	5,0	---	1
VHAE10120380310	1,2	---	3	38,0	5,0	---	1
VHAE10150380310	1,5	---	3	38,0	5,0	---	1
VHAE10160380310	1,6	---	3	38,0	6,0	---	1
VHAE10180380310	1,8	---	3	38,0	7,0	---	1
VHAE10200380310	2,0	---	3	38,0	8,0	---	1
VHAE10250380310	2,5	---	3	38,0	9,0	---	1
VHAE10300380310	3,0	0,1	3	38,0	12,0	---	1
VHAE10400500410	4,0	0,1	4	50,0	12,0	---	1
VHAE10500500510	5,0	0,15	5	50,0	15,0	---	1
VHAE10600500610	6,0	0,2	6	50,0	16,0	---	1
VHAE10700600710	7,0	0,2	7	60,0	20,0	---	1
VHAE10800600810	8,0	0,25	8	60,0	20,0	---	1
VHAE11000701010	10,0	0,3	10	70,0	22,0	---	1
VHAE11200751210	12,0	0,35	12	75,0	25,0	---	1
VHAE11600811610	16,0	0,4	16	81,0	33,0	---	1

Schnittgeschwindigkeit ( bezogen auf max. 20000 U/min):

Material	Vc (m/min)	Kühlmittel
Aluminium Si < 5 %	350 - 650	Emulsion / Luft
Aluminium Si > 5 %	200 - 500	Emulsion / Luft
Kupfer und Cu-Legierungen	350 - 500	Emulsion / Luft
Kunststoffe	400 - 1000	Emulsion / Luft
Verbundwerkstoffe CFK/GFK	400 - 1000	Emulsion / Luft

!!! Schnittwerte ausgelegt auf die Bearbeitung von Rein-Aluminium !!!

Vorschub Eckfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,5	< 1,0	< 0,15	0,010 - 0,018
0,6	< 1,2	< 0,18	0,012 - 0,020
0,8	< 1,6	< 0,24	0,016 - 0,024
1,0	< 2,0	< 0,30	0,020 - 0,030
1,2	< 2,4	< 0,36	0,025 - 0,040
1,5	< 3,0	< 0,45	0,030 - 0,050
1,6	< 3,2	< 0,48	0,035 - 0,055
1,8	< 3,6	< 0,54	0,040 - 0,060
2,0	< 4,0	< 0,60	0,045 - 0,065
2,5	< 5,0	< 0,75	0,060 - 0,080
3,0	< 6,0	< 0,90	0,070 - 0,100
4,0	< 8,0	< 1,20	0,085 - 0,115
5,0	< 10,0	< 1,50	0,100 - 0,140
6,0	< 12,0	< 1,80	0,125 - 0,175
7,0	< 14,0	< 2,10	0,132 - 0,200
8,0	< 16,0	< 2,40	0,140 - 0,220
10,0	< 20,0	< 3,00	0,180 - 0,270
12,0	< 15,0	< 3,60	0,220 - 0,300
16,0	< 16,0	< 4,80	0,250 - 0,350

Vorschub Nutfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,5	< 0,5	< 0,5	0,007 - 0,012
0,6	< 0,6	< 0,6	0,009 - 0,015
0,8	< 0,8	< 0,8	0,012 - 0,018
1,0	< 1,0	< 1,0	0,015 - 0,022
1,2	< 1,2	< 1,2	0,019 - 0,030
1,5	< 1,5	< 1,5	0,022 - 0,037
1,6	< 1,6	< 1,6	0,026 - 0,041
1,8	< 1,8	< 1,8	0,030 - 0,045
2,0	< 2,0	< 2,0	0,034 - 0,048
2,5	< 2,5	< 2,5	0,045 - 0,060
3,0	< 3,0	< 3,0	0,053 - 0,075
4,0	< 4,0	< 4,0	0,064 - 0,086
5,0	< 5,0	< 5,0	0,075 - 0,105
6,0	< 6,0	< 6,0	0,094 - 0,131
7,0	< 7,0	< 7,0	0,100 - 0,150
8,0	< 8,0	< 8,0	0,105 - 0,165
10,0	< 10,0	< 10,0	0,135 - 0,200
12,0	< 12,0	< 12,0	0,165 - 0,225
16,0	< 16,0	< 16,0	0,180 - 0,250

Einsatzgebiet:	Aluminium Kupfer Messing Kunststoff CFK GFK
Beschichtet:	NEIN
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	1
Schneidkantenausführung:	Scharfkantig Schutzfase
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	30°
Inhalt:	1,00 Stück
