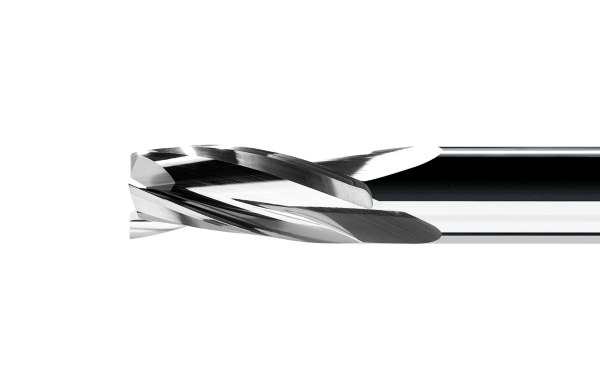

VAN HOORN VHM-Fräser VHLA3, 5x D, Ø 4,0 - 20,0 mm, Z3, 20°, Schaft freigestellt, blank, HA-Schaft

VAN HOORN VHM-Fräser VHLA3, 5x D, Ø 4,0 - 20,0 mm, Z3, 20°, Schaft freigestellt, blank, HA-Schaft

Artikelnummer: 020-VHLA3-5D-V
Kategorie: VHM-Schaftfräser
Hersteller: Van Hoorn

Artikelnummer

ab

44,90 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

5x d1
3 Schneiden
Unbeschichtet
Geeignet für Frässtrategie HVM bzw. HPM
Schaft DIN 6535-HA

Anwendung:

Aluminium Si < 5 %
Aluminium Si > 5 %
Kupfer, Kupferlegierungen
Kunststoffe
Verbundwerkstoffe CFK/GFK

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHLA30400640615L020	4,0	---	6	64,0	6,0	30,0	3
VHLA30500640615L025	5,0	---	6	64,0	7,0	25,0	3
VHLA30600720615L030	6,0	---	6	72,0	9,0	30,0	3
VHLA30800780815L040	8,0	---	8	78,0	12,0	40,0	3
VHLA31000921015L050	10,0	---	10	92,0	15,0	50,0	3
VHLA31201001215L060	12,0	---	12	100,0	18,0	60,0	3
VHLA31601301615L080	16,0	---	16	130,0	24,0	80,0	3
VHLA32001502015L100	20,0	---	20	150,0	30,0	100,0	3

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Aluminium Si < 5 %	350 - 650	Emulsion / Luft
Aluminium Si > 5 %	200 - 500	Emulsion / Luft
Kupfer und Cu-Legierungen	350 - 500	Emulsion / Luft
Kunststoffe	400 - 1000	Emulsion / Luft
Verbundwerkstoffe CFK/GFK	400 - 1000	Emulsion / Luft

Vorschub Eckfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
4,0	< 4,0	< 1,80	0,025 - 0,050
5,0	< 5,0	< 2,25	0,030 - 0,060
6,0	< 6,0	< 2,70	0,040 - 0,080
8,0	< 8,0	< 3,60	0,060 - 0,100
10,0	< 10,0	< 4,50	0,080 - 0,120
12,0	< 12,0	< 5,40	0,090 - 0,150
16,0	< 16,0	< 7,20	0,120 - 0,180
20,0	< 20,0	< 9,00	0,150 - 0,230
Neuberechnung	a_p %	a_e %	fz %
5x d1	150	25	60

Vorschub Nutfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
4,0	< 4,0	< 4,0	0,020 - 0,040
5,0	< 5,0	< 5,0	0,024 - 0,048
6,0	< 6,0	< 6,0	0,032 - 0,064
8,0	< 8,0	< 8,0	0,048 - 0,080
10,0	< 10,0	< 10,0	0,064 - 0,096
12,0	< 12,0	< 12,0	0,072 - 0,120
16,0	< 16,0	< 16,0	0,096 - 0,144
20,0	< 20,0	< 20,0	0,120 - 0,184
Neuberechnung	a_p %	a_e %	fz %
5x d1	40	100	60

Einsatzgebiet:	Aluminium Kupfer Messing Kunststoff CFK GFK
Beschichtet:	NEIN
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	3
Schneidkantenausführung:	Scharfkantig
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	20°
Inhalt:	1,00 Stück
