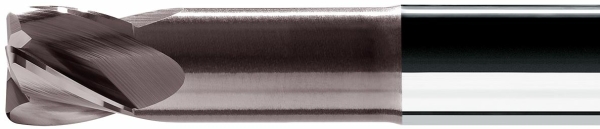

VAN HOORN Torusfräser VHPT, Ø 0,2 - 3,0 mm, Z4, 30°, GL 51 mm, TiAlN, HA-Schaft Ø 4 mm

Artikelnummer: 020-VHPT-4-V
Kategorie: VHM-Torusfräser
Hersteller: Van Hoorn

Artikelnummer

46,64 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

Für gehärtete Stähle 50 - 70 HRC sowie Guss
4 Schneiden
Beschichtung: TiAlN+
Drall 30°
Schaft DIN 6535-HA

Vorteile:

Kein Errodieren nötig (Fräsen deutlich zeitsparender)
Aufwand für Nacharbeiten kann minimiert werden
Nur eine Aufspannung - erleichtert das Erreichen von Zielvorgaben
Geeignet für Hochleistungsbearbeitung (HPM) oder Hochgeschwindigkeitsbearbeitung (HSM)

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:
VHPT40020510440L002	0,2	0,01	4,0	51,0	0,20	---
VHPT40020510440L004	0,2	0,01	4,0	51,0	0,20	0,4
VHPT40040510440L004	0,4	0,01	4,0	51,0	0,40	---
VHPT40040510440L009	0,4	0,01	4,0	51,0	0,40	0,9
VHPT40040510440L016	0,4	0,01	4,0	51,0	0,40	1,6
VHPT40050510440L005	0,5	0,03	4,0	51,0	0,50	---
VHPT40050510440L010	0,5	0,03	4,0	51,0	0,50	1,0
VHPT40050510440L020	0,5	0,03	4,0	51,0	0,50	2,0
VHPT40060510440L006	0,6	0,05	4,0	51,0	0,60	---
VHPT40060510440L016	0,6	0,05	4,0	51,0	0,60	1,6
VHPT40060510440L024	0,6	0,05	4,0	51,0	0,60	2,4
VHPT40080510440L008	0,8	0,05	4,0	51,0	0,80	---
VHPT40080510440L018	0,8	0,05	4,0	51,0	0,80	1,8
VHPT40080510440L032	0,8	0,05	4,0	51,0	0,80	3,2
VHPT40100510440L001	1,0	0,05	4,0	51,0	1,0	---
VHPT40100510440L020	1,0	0,05	4,0	51,0	1,0	2,0
VHPT40100510440L040	1,0	0,05	4,0	51,0	1,0	4,0
VHPT40100510440L060	1,0	0,05	4,0	51,0	1,0	6,0
VHPT401A0510440L010	1,0	0,10	4,0	51,0	1,0	---
VHPT401A0510440L020	1,0	0,10	4,0	51,0	1,0	2,0
VHPT401A0510440L040	1,0	0,10	4,0	51,0	1,0	4,0
VHPT401A0510440L060	1,0	0,10	4,0	51,0	1,0	6,0
VHPT40150510440L015	1,5	0,10	4,0	51,0	1,5	---
VHPT40150510440L030	1,5	0,10	4,0	51,0	1,5	3,0
VHPT40150510440L060	1,5	0,10	4,0	51,0	1,5	6,0
VHPT40150510440L090	1,5	0,10	4,0	51,0	1,5	9,0
VHPT4015B510440L015	1,5	0,20	4,0	51,0	1,5	---
VHPT4015B510440L030	1,5	0,20	4,0	51,0	1,5	3,0
VHPT4015B510440L060	1,5	0,20	4,0	51,0	1,5	6,0
VHPT4015B510440L090	1,5	0,20	4,0	51,0	1,5	9,0
VHPT40200510440L020	2,0	0,10	4,0	51,0	2,0	---
VHPT40200510440L040	2,0	0,10	4,0	51,0	2,0	4,0
VHPT40200510440L080	2,0	0,10	4,0	51,0	2,0	8,0
VHPT40200510440L120	2,0	0,10	4,0	51,0	2,0	12,0
VHPT402A0510440L020	2,0	0,30	4,0	51,0	2,0	---
VHPT402A0510440L040	2,0	0,30	4,0	51,0	2,0	4,0
VHPT402A0510440L080	2,0	0,30	4,0	51,0	2,0	8,0
VHPT402A0510440L120	2,0	0,30	4,0	51,0	2,0	12,0
VHPT40250510440L025	2,5	0,10	4,0	51,0	2,5	---
VHPT40250510440L050	2,5	0,10	4,0	51,0	2,5	5,0
VHPT40250510440L100	2,5	0,10	4,0	51,0	2,5	10,0
VHPT40250510440L150	2,5	0,10	4,0	51,0	2,5	15,0
VHPT4025B510440L025	2,5	0,30	4,0	51,0	2,5	---
VHPT4025B510440L050	2,5	0,30	4,0	51,0	2,5	5,0
VHPT4025B510440L100	2,5	0,30	4,0	51,0	2,5	10,0
VHPT4025B510440L150	2,5	0,30	4,0	51,0	2,5	15,0
VHPT40300510440L030	3,0	0,20	4,0	51,0	3,0	---
VHPT40300510440L060	3,0	0,20	4,0	51,0	3,0	6,0
VHPT40300510440L120	3,0	0,20	4,0	51,0	3,0	12,0
VHPT40300510440L180	3,0	0,20	4,0	51,0	3,0	18,0
VHPT403B0510440L030	3,0	0,50	4,0	51,0	3,0	---
VHPT403B0510440L060	3,0	0,50	4,0	51,0	3,0	6,0
VHPT403B0510440L120	3,0	0,50	4,0	51,0	3,0	12,0
VHPT403B0510440L180	3,0	0,50	4,0	51,0	3,0	18,0

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Gehärteter Stahl 50-55 HRC	150-220	Minimalmengenschmierung
Gehärteter Stahl 55-70 HRC	200-250	Minimalmengenschmierung
Guss = 800N/mm²	160-240	Emulsion

Vorschub:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,2	<0,15	<0,005	0,004 - 0,010
0,4	<0,30	<0,010	0,006 - 0,013
0,5	<0,38	<0,013	0,007 - 0,015
0,6	<0,45	<0,015	0,009 - 0,018
0,8	<0,60	<0,020	0,012 - 0,021
1,0	<0,75	<0,025	0,015 - 0,025
1,5	<1,13	<0,038	0,020 - 0,035
2,0	<1,50	<0,050	0,030 - 0,050
2,5	<1,88	<0,063	0,035 - 0,055
3,0	<2,25	<0,075	0,040 - 0,060

Einsatzgebiet:	Gusseisen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	4
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	30°
Inhalt:	1,00 Stück
