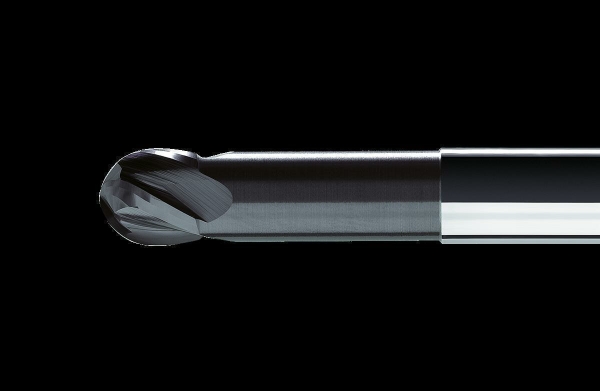

VAN HOORN Kugelfräser VHKF4, Ø 6,0 - 16,0 mm, Z4, 30°, TiAlN, HA-Schaft

VAN HOORN Kugelfräser VHKF4, Ø 6,0 - 16,0 mm, Z4, 30°, TiAlN, HA-Schaft

Artikelnummer: 020-VHKF4-V
Kategorie: VHM-Kugelfräser
Hersteller: Van Hoorn

Artikelnummer

ab

70,28 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

4 Schneiden
Beschichtung: TiAlN
Drall 30°
Für Frässtrategie HPM bzw. HSM geeignet
Schaft DIN 6535-HA

Anwendung:

Stahl < 1400 N/mm²
Gehärteter Stahl 42 - 70 HRC
Guss < 800 N/mm²

Abmessungen:

Artikelnummer:	d1 [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHKF40600640603	6,0	6,0	64,0	6,0	25,0	4
VHKF40600780603	6,0	6,0	78,0	6,0	35,0	4
VHKF40601000803	6,0	8,0	100,0	6,0	25,0	4
VHKF40800640803	8,0	8,0	64,0	8,0	25,0	4
VHKF40800780803	8,0	8,0	78,0	8,0	35,0	4
VHKF40801000803	8,0	8,0	100,0	8,0	50,0	4
VHKF40801201003	8,0	10,0	120,0	8,0	30,0	4
VHKF41000781003	10,0	10,0	78,0	10,0	35,0	4
VHKF41001001003	10,0	10,0	100,0	10,0	55,0	4
VHKF41001201203	10,0	12,0	120,0	10,0	30,0	4
VHKF41200781203	12,0	12,0	78,0	12,0	35,0	4
VHKF41201001203	12,0	12,0	100,0	12,0	55,0	4
VHKF41201201603	12,0	16,0	120,0	12,0	40,0	4
VHKF41601001603	16,0	16,0	100,0	20,0	50,0	4
VHKF41601501603	16,0	16,0	150,0	20,0	100,0	4

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Stahl < 800N/mm²	150-250	Emulsion
Stahl < 1000N/mm²	120-200	Emulsion
Stahl < 1400N/mm²	100-160	Emulsion
Gehärteter Stahl 42 - 50 HRC	120-180	Minimalmengenschmierung
Gehärteter Stahl 50 - 55 HRC	150-200	Minimalmengenschmierung
Gehärteter Stahl 55 - 70 HRC	200-250	Minimalmengenschmierung
Guss < 800N/mm²	100-200	Emulsion

Vorschub Schruppfräsen Stahl < 1400N/mm²:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
6,0	< 6,0	< 1,8	0,040 - 0,055
8,0	< 8,0	< 2,4	0,050 - 0,065
10,0	< 10,0	< 3,0	0,055 - 0,080
12,0	< 12,0	< 3,6	0,065 - 0,090
16,0	< 16,0	< 4,8	0,075 - 0,110

Vorschub Schlichtfräsen Stahl < 1400N/mm²:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
6,0	< 6,0	< 0,6	0,065 - 0,125
8,0	< 8,0	< 0,8	0,080 - 0,130
10,0	< 10,0	< 1,0	0,085 - 0,135
12,0	< 12,0	< 1,2	0,100 - 0,140
16,0	< 16,0	< 1,6	0,120 - 0,160

Vorschub Schruppfräsen gehärteter Stahl < 70 HRC:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
6,0	< 3,0	< 0,30	0,040 - 0,055
8,0	< 4,0	< 0,40	0,050 - 0,065
10,0	< 5,0	< 0,50	0,055 - 0,080
12,0	< 6,0	< 0,60	0,065 - 0,090
16,0	< 8,0	< 0,80	0,075 - 0,110

Vorschub Schlichtfräsen gehärteter Stahl < 70 HRC:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
6,0	< 3,0	< 0,12	0,065 - 0,125
8,0	< 4,0	< 0,16	0,080 - 0,130
10,0	< 5,0	< 0,20	0,085 - 0,135
12,0	< 6,0	< 0,24	0,100 - 0,140
16,0	< 8,0	< 0,32	0,120 - 0,160

Einsatzgebiet:	Stahl Gusseisen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	4
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	30°
Inhalt:	1,00 Stück
