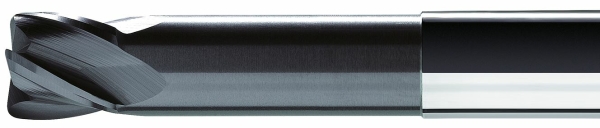

VAN HOORN VHM-Torusfräser VHTF4, Ø 3,0 - 16,0 mm, Z4, 30°, TiAlN, HA-Schaft

Artikelnummer: 020-VHTF4-V
Kategorie: VHM-Torusfräser
Hersteller: Van Hoorn

Artikelnummer

58,64 €

exkl. 20% USt. , zzgl.

Sofort verfügbar!

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

4 Schneiden
Beschichtung: TiAlN
Drall 30°
Für Frässtrategie HPM bzw. HSM geeignet
Schaft DIN 6535-HA

Anwendung:

Stahl < 1400 N/mm²
Gehärteter Stahl 42 - 70 HRC
Guss < 800 N/mm²

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHTF40300640603050	3,0	0,5	6,0	64,0	4,0	7,0	4
VHTF40300780603050	3,0	0,5	6,0	78,0	4,0	15,0	4
VHTF40400640603050	4,0	0,5	6,0	64,0	5,0	8,0	4
VHTF40400640603100	4,0	1,0	6,0	64,0	5,0	8,0	4
VHTF40400780603050	4,0	0,5	6,0	78,0	5,0	15,0	4
VHTF40400780603100	4,0	1,0	6,0	78,0	5,0	15,0	4
VHTF40500640603050	5,0	0,5	6,0	64,0	5,0	10,0	4
VHTF40500640603100	5,0	1,0	6,0	64,0	5,0	10,0	4
VHTF40500780603050	5,0	0,5	6,0	78,0	5,0	20,0	4
VHTF40500780603100	5,0	1,0	6,0	78,0	5,0	20,0	4
VHTF40600640603050	6,0	0,5	6,0	64,0	6,0	25,0	4
VHTF40600640603100	6,0	1,0	6,0	64,0	6,0	25,0	4
VHTF40600640603150	6,0	1,5	6,0	64,0	6,0	25,0	4
VHTF40600780603050	6,0	0,5	6,0	78,0	6,0	35,0	4
VHTF40600780603150	6,0	1,5	6,0	78,0	6,0	35,0	4
VHTF40601000803050	6,0	0,5	8,0	100,0	6,0	25,0	4
VHTF40601000803150	6,0	1,5	8,0	100,0	6,0	25,0	4
VHTF40800640803050	8,0	0,5	8,0	64,0	8,0	25,0	4
VHTF40800640803100	8,0	1,0	8,0	64,0	8,0	25,0	4
VHTF40800640803200	8,0	2,0	8,0	64,0	8,0	25,0	4
VHTF40800780803050	8,0	0,5	8,0	78,0	8,0	25,0	4
VHTF40800780803100	8,0	1,0	8,0	78,0	8,0	35,0	4
VHTF40800780803200	8,0	2,0	8,0	78,0	8,0	35,0	4
VHTF40801000803050	8,0	0,5	8,0	100,0	8,0	50,0	4
VHTF40801000803100	8,0	1,0	8,0	100,0	8,0	50,0	4
VHTF40801000803200	8,0	2,0	8,0	100,0	8,0	50,0	4
VHTF40801201003100	8,0	1,0	10,0	120,0	8,0	30,0	4
VHTF40801201003200	8,0	2,0	10,0	120,0	8,0	30,0	4
VHTF41000781003050	10,0	0,5	10,0	78,0	10,0	35,0	4
VHTF41000781003200	10,0	2,0	10,0	78,0	10,0	35,0	4
VHTF41001001003100	10,0	1,0	10,0	100,0	10,0	55,0	4
VHTF41001001003200	10,0	2,0	10,0	100,0	10,0	55,0	4
VHTF41001201203200	10,0	2,0	12,0	120,0	10,0	30,0	4
VHTF41200781203050	12,0	0,5	12,0	78,0	12,0	35,0	4
VHTF41200781203200	12,0	2,0	12,0	78,0	12,0	35,0	4
VHTF41201001203100	12,0	1,0	12,0	100,0	12,0	55,0	4
VHTF41201001203200	12,0	2,0	12,0	100,0	12,0	55,0	4
VHTF41201201603200	12,0	2,0	16,0	120,0	12,0	40,0	4
VHTF41601001603350	16,0	3,5	16,0	100	20,0	50,0	4
VHTF41601501603350	16,0	3,5	16,0	150	20,0	100,0	4

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Stahl < 800N/mm²	150-250	Emulsion
Stahl < 1000N/mm²	120-200	Emulsion
Stahl < 1400N/mm²	100-160	Emulsion
Gehärteter Stahl 42 - 50 HRC	120-180	Minimalmengenschmierung
Gehärteter Stahl 50 - 55 HRC	150-200	Minimalmengenschmierung
Gehärteter Stahl 55 - 70 HRC	200-250	Minimalmengenschmierung
Guss < 800N/mm²	100-200	Emulsion

Vorschub Eckfräsen Stahl < 1400N/mm²:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	< 3,0	< 0,30	0,040 - 0,060
4,0	< 4,0	< 0,40	0,050 - 0,080
5,0	< 5,0	< 0,50	0,060 - 0,110
6,0	< 6,0	< 0,60	0,065 - 0,125
8,0	< 8,0	< 0,80	0,080 - 0,130
10,0	< 10,0	< 1,00	0,085 - 0,135
12,0	< 12,0	< 1,20	0,100 - 0,140
16,0	< 16,0	< 1,60	0,100 - 0,150

Vorschub Eckfräsen gehärteter Stahl < 70 HRC:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	< 1,5	< 0,06	0,040 - 0,060
4,0	< 2,0	< 0,10	0,050 - 0,080
5,0	< 2,5	< 0,13	0,060 - 0,110
6,0	< 3,0	< 0,18	0,065 - 0,125
8,0	< 4,0	< 0,24	0,080 - 0,130
10,0	< 5,0	< 0,30	0,085 - 0,135
12,0	< 6,0	< 0,36	0,100 - 0,140
16,0	< 8,0	< 0,50	0,100 - 0,150

Einsatzgebiet:	Stahl Gusseisen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	4
Schneidkantenausführung:	Radius
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	30°
Inhalt:	1,00 Stück
