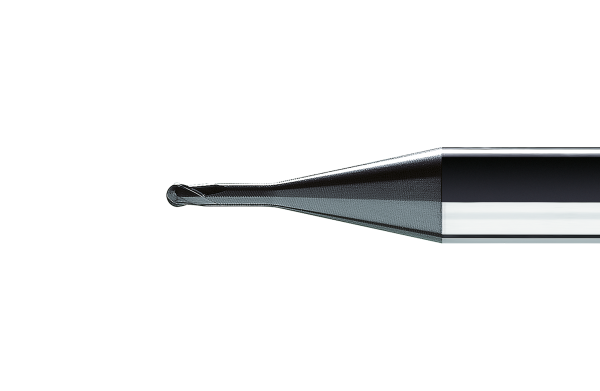

VAN HOORN VHM-Kugelfräser VHMSK, Ø 0,1 - 1,2 mm, Z2, 30°, TiAlN, HA-Schaft Ø 4 mm

Artikelnummer: 020-VHMSK-4-1-V
Kategorie: VHM-Kugelfräser
Hersteller: Van Hoorn

Artikelnummer

37,12 €

exkl. 20% USt. , zzgl.

Sofort verfügbar!

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

2 Schneiden
Beschichtung: TiAlN
Drall 30°
Für Frässtrategie HPM bzw. HSM geeignet
Schaft DIN 6535-HA

Anwendung:

Stahl < 1400 N/mm²
Gehärteter Stahl 42 - 70 HRC
Guss < 800 N/mm²
Rostfreier Stahl < 1250 N/mm²
Superlegierungen < 1600 N/mm²

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHMSK20010510403L002	0,1	---	4	51,0	0,2	---	2
VHMSK20010600403L002	0,1	---	4	60,0	0,2	---	2
VHMSK20020510403L003	0,2	---	4	51,0	0,3	---	2
VHMSK20030510403L004	0,3	---	4	51,0	0,4	---	2
VHMSK20030510403L015	0,3	---	4	51,0	0,4	1,5	2
VHMSK20030510403L030	0,3	---	4	51,0	0,4	3,0	2
VHMSK20040510403L005	0,4	---	4	51,0	0,5	---	2
VHMSK20040510403L020	0,4	---	4	51,0	0,5	2,0	2
VHMSK20040510403L040	0,4	---	4	51,0	0,5	4,0	2
VHMSK20050510403L007	0,5	---	4	51,0	0,7	---	2
VHMSK20050510403L030	0,5	---	4	51,0	0,7	3,0	2
VHMSK20050510403L060	0,5	---	4	51,0	0,7	6,0	2
VHMSK20050510403L080	0,5	---	4	51,0	0,7	8,0	2
VHMSK20050510403L100	0,5	---	4	51,0	0,7	10,0	2
VHMSK20060510403L008	0,6	---	4	51,0	0,8	---	2
VHMSK20060510403L020	0,6	---	4	51,0	0,8	2,0	2
VHMSK20060510403L040	0,6	---	4	51,0	0,8	4,0	2
VHMSK20060510403L060	0,6	---	4	51,0	0,8	6,0	2
VHMSK20060510403L080	0,6	---	4	51,0	0,8	8,0	2
VHMSK20060510403L100	0,6	---	4	51,0	0,8	10,0	2
VHMSK20080510403L010	0,8	---	4	51,0	1,0	---	2
VHMSK20080510403L025	0,8	---	4	51,0	1,0	2,5	2
VHMSK20080510403L050	0,8	---	4	51,0	1,0	5,0	2
VHMSK20080510403L080	0,8	---	4	51,0	1,0	8,0	2
VHMSK20080510403L100	0,8	---	4	51,0	1,0	10,0	2
VHMSK20100510403L012	1,0	---	4	51,0	1,2	---	2
VHMSK20100510403L040	1,0	---	4	51,0	1,2	4,0	2
VHMSK20100510403L060	1,0	---	4	51,0	1,2	6,0	2
VHMSK20100510403L080	1,0	---	4	51,0	1,2	8,0	2
VHMSK20100510403L100	1,0	---	4	51,0	1,2	10,0	2
VHMSK20100510403L120	1,0	---	4	51,0	1,2	12,0	2
VHMSK20100510403L150	1,0	---	4	51,0	1,2	15,0	2
VHMSK20100600403L200	1,0	---	4	60,0	1,2	20,0	2
VHMSK20100600403L250	1,0	---	4	60,0	1,2	25,0	2
VHMSK20120510403L014	1,2	---	4	51,0	1,4	---	2
VHMSK20120510403L040	1,2	---	4	51,0	1,4	4,0	2
VHMSK20120510403L060	1,2	---	4	51,0	1,4	6,0	2
VHMSK20120510403L080	1,2	---	4	51,0	1,4	8,0	2
VHMSK20120510403L120	1,2	---	4	51,0	1,4	12,0	2
VHMSK20120510403L160	1,2	---	4	51,0	1,4	16,0	2

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Stahl < 800N/mm²	150 - 220	Emulsion
Stahl < 1000N/mm²	120 - 180	Emulsion
Stahl < 1400N/mm²	100 - 150	Emulsion
Gehärteter Stahl 42 - 50 HRC	150 - 190	Minimalmengenschmierung
Gehärteter Stahl 50 - 55 HRC	100 - 140	Minimalmengenschmierung
Gehärteter Stahl 55 - 70 HRC	70 - 90	Minimalmengenschmierung
Rostfreier Stahl < 950N/mm²	80 - 130	Emulsion
Rostfreier Stahl, Austenit und Duplex < 1250N/mm²	60 - 100	Emulsion
Guss < 800N/mm²	100 - 160	Emulsion
Fe-Superlegierungen < 1500N/mm²	40 - 60	Emulsion
Co-Superlegierungen < 1600N/mm²	45 - 70	Emulsion
Ni-Superlegierungen < 1600N/mm²	30 - 50	Emulsion
Titan-Superlegierung < 1250N/mm²	60 - 90	Emulsion

Vorschub Eckfräsen Stahl, rostfr. Stahl, Superlegierung:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,1	< 0,06	< 0,004	0,001 - 0,003
0,2	< 0,12	< 0,008	0,002 - 0,004
0,3	< 0,18	< 0,012	0,003 - 0,006
0,4	< 0,24	< 0,016	0,004 - 0,008
0,5	< 0,30	<0,020	0,005 - 0,009
0,6	< 0,36	< 0,024	0,006 - 0,010
0,8	< 0,48	< 0,032	0,007 - 0,012
1,0	< 0,60	< 0,040	0,008 - 0,015
1,2	< 0,72	< 0,048	0,010 - 0,016
1,5	< 0,90	< 0,060	0,012 - 0,018
2,0	< 1,20	< 0,080	0,016 - 0,022
2,5	< 1,50	< 0,100	0,018 - 0,025
3,0	< 1,80	< 0,120	0,020 - 0,028

Vorschub Eckfräsen gehärteter Stahl < 70 HRC:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,1	< 0,05	< 0,004	0,001 - 0,003
0,2	< 0,09	< 0,008	0,002 - 0,004
0,3	< 0,14	< 0,012	0,003 - 0,006
0,4	< 0,18	< 0,016	0,004 - 0,008
0,5	< 0,23	< 0,020	0,005 - 0,009
0,6	< 0,27	< 0,024	0,006 - 0,010
0,8	< 0,36	< 0,032	0,007 - 0,012
1,0	< 0,45	< 0,040	0,008 - 0,015
1,2	< 0,54	< 0,048	0,010 - 0,016
1,5	< 0,68	< 0,060	0,012 - 0,018
2,0	< 0,90	< 0,080	0,016 - 0,022
2,5	< 1,13	< 0,100	0,018 - 0,025
3,0	< 1,35	< 0,120	0,020 - 0,028

Vorschub Nutfräsen Stahl, rostfr. Stahl, Superlegierung:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,1	< 0,03	< 0,1	0,001 - 0,002
0,2	< 0,06	< 0,2	0,002 - 0,003
0,3	< 0,09	< 0,3	0,003 - 0,005
0,4	< 0,12	< 0,4	0,004 - 0,006
0,5	< 0,15	< 0,5	0,005 - 0,008
0,6	< 0,18	< 0,6	0,006 - 0,010
0,8	< 0,24	< 0,8	0,008 - 0,012
1,0	< 0,30	< 1,0	0,009 - 0,014
1,2	< 0,36	< 1,2	0,010 - 0,016
1,5	< 0,45	< 1,5	0,012 - 0,018
2,0	< 0,60	< 2,0	0,016 - 0,022
2,5	< 0,75	< 2,5	0,018 - 0,025
3,0	< 0,90	< 3,0	0,020 - 0,028

Vorschub Nutfräsen gehärteter Stahl < 70 HRC:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,1	< 0,02	< 0,1	0,001 - 0,002
0,2	< 0,04	< 0,2	0,002 - 0,003
0,3	< 0,06	< 0,3	0,003 - 0,005
0,4	< 0,08	< 0,4	0,004 - 0,006
0,5	< 0,10	< 0,5	0,005 - 0,008
0,6	< 0,12	< 0,6	0,006 - 0,010
0,8	< 0,16	< 0,8	0,008 - 0,012
1,0	< 0,20	< 1,0	0,009 - 0,014
1,2	< 0,24	< 1,2	0,010 - 0,016
1,5	< 0,30	< 1,5	0,012 - 0,018
2,0	< 0,40	< 2,0	0,016 - 0,022
2,5	< 0,50	< 2,5	0,018 - 0,025
3,0	< 0,60	< 3,0	0,020 - 0,028

Einsatzgebiet:	Stahl Rostfreie Stähle Gusseisen Superlegierungen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	2
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	30°
Inhalt:	1,00 Stück
