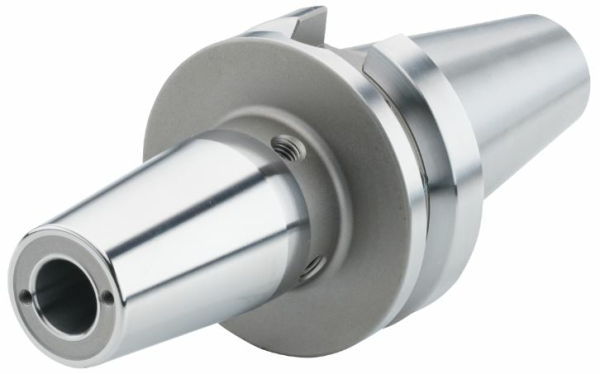

Schüssler Schrumpffutter - Cool Tool - 4,5 Grad, MAS BT 40, ISO 7388-2, JIS B 6339, Form AD/B, G2,5 bei 25.000 1/min
Ausführung:
- Ideal geeignet für den Einsatz von Werkzeugen ohne innere Kühlmittelzufuhr sowie für die Bearbeitung an ungünstigen Stellen mit schlechter Spannabfuhr.
- Zwei Bohrungen in der Wandung des Schrumpffutters leiten das Kühlmittel direkt an die Werkzeugschneide.
Lieferumfang:
- 1 Werkzeugaufnahme
- 1 eingebaute Längeneinstellschraube
- 2 M3-Schrauben zum Verschließen dere >Cool Tool<-Bohrung bei Bedarf.
Abmessungen:
Artikel Nr.
|
BT |
D1 |
A |
D2 |
D3 |
V |
L |
M |
201900 6x90 |
BT40 |
6,0 mm |
90,0 mm |
21,0 mm |
27,0 mm |
10,0 mm |
37,0 mm |
M5 |
201900 8x90 |
BT40 |
8,0 mm |
90,0 mm |
21,0 mm |
27,0 mm |
10,0 mm |
37,0 mm |
M6 |
201900 10x90 |
BT40 |
10,0 mm |
90,0 mm |
24,0 mm |
32,0 mm |
10,0 mm |
42,0 mm |
M8x1 |
201900 12x90 |
BT40 |
12,0 mm |
90,0 mm |
24,0 mm |
32,0 mm |
10,0 mm |
48,0 mm |
M10x1 |
201900 14x90 |
BT40 |
14,0 mm |
90,0 mm |
27,0 mm |
34,0 mm |
10,0 mm |
48,0 mm |
M10x1 |
201900 16x90 |
BT40 |
16,0 mm |
90,0 mm |
27,0 mm |
34,0 mm |
10,0 mm |
51,0 mm |
M12x1 |
201900 18x90 |
BT40 |
18,0 mm |
90,0 mm |
33,0 mm |
42,0 mm |
10,0 mm |
51,0 mm |
M12x1 |
201900 20x90 |
BT40 |
20,0 mm |
90,0 mm |
33,0 mm |
42,0 mm |
10,0 mm |
53,0 mm |
M16x1 |
201900 25x100 |
BT40 |
25,0 mm |
100,0 mm |
44,0 mm |
53,0 mm |
10,0 mm |
59,0 mm |
M16x1 |
