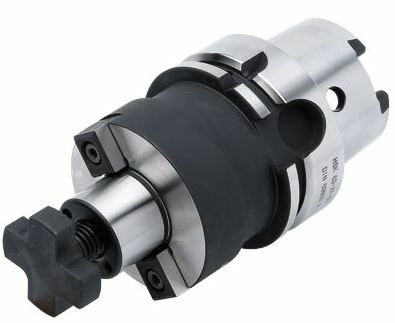

Quernut-Aufsteckfräserdorn mit stirnseitiger Kühlung, HSK-A 63, DIN 69893, G6,3 bei 15.000 1/min

Artikelnummer: 203800

Kategorie: Messerkopfaufnahmen

Durchmesser
Länge Maß A

ab 111,55 €

exkl. 20% USt., zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Ausführung:

  • Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
  • Rundlaufabweichung: max. 0,003 mm

Lieferumfang:

  • 1 Werkzeugaufnahme
  • Mitnehmersteine
  • 1 Kreuzschraube
  • 1 Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr

Abmessungen:

Artikel Nr. HSK dh6 A max. Einstecktiefe D
203800 16x50 HSK-A 63 16,0 mm 50,0 mm 17,0 mm 38,0 mm
203800 22x50 HSK-A 63 22,0 mm 50,0 mm 19,0 mm 48,0 mm
203800 27x60 HSK-A 63 27,0 mm 60,0 mm 21,0 mm 58,0 mm
203800 32x60 HSK-A 63 32,0 mm 60,0 mm 24,0 mm 78,0 mm
203800 40x60 HSK-A 63 40,0 mm 60,0 mm 27,0 mm 88,0 mm
203800 16x100 HSK-A 63 16,0 mm 100,0 mm 17,0 mm 38,0 mm
203800 22x100 HSK-A 63 22,0 mm 100,0 mm 19,0 mm 48,0 mm
203800 27x100 HSK-A 63 27,0 mm 100,0 mm 21,0 mm 58,0 mm
203800 32x100 HSK-A 63 32,0 mm 100,0 mm 24,0 mm 78,0 mm
203800 40x100 HSK-A 63 40,0 mm 100,0 mm 27,0 mm 88,0 mm
203800 16x160 HSK-A 63 16,0 mm 160,0 mm 17,0 mm 38,0 mm
203800 22x160 HSK-A 63 22,0 mm 160,0 mm 19,0 mm 48,0 mm
203800 27x160 HSK-A 63 27,0 mm 160,0 mm 21,0 mm 58,0 mm
203800 32x160 HSK-A 63 32,0 mm 160,0 mm 24,0 mm 78,0 mm
203800 40x160 HSK-A 63 40,0 mm 160,0 mm 27,0 mm 88,0 mm

Aufnahmen-Typ: Messerkopfaufnahme
Qualitätsklasse: Pro-Line
Schnittstelle: HSK A 63 DIN 69893-A
Wuchtgüte: G6,3 bei 15000 1/min
Inhalt: 1,00 Stück
