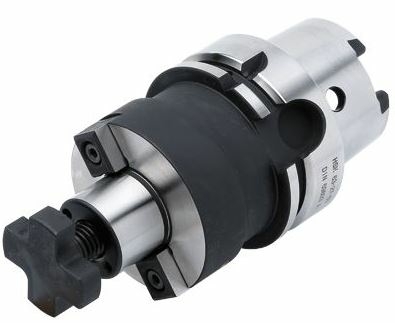

Quernut-Aufsteckfräserdorn mit stirnseitiger Kühlung, HSK-A 100, DIN 69893, G6,3 bei 15.000 1/min

Artikelnummer: 203810

Kategorie: Messerkopfaufnahmen

Durchmesser
Länge Maß A

ab 140,44 €

exkl. 20% USt. , zzgl. Versand

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Ausführung:

  • Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
  • Rundlaufabweichung: max. 0,003 mm

Lieferumfang:

  • 1 Werkzeugaufnahme
  • Mitnehmersteine
  • 1 Kreuzschraube
  • 1 Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr.
  • Bei d=60 nur mit vier Befestigungsschrauben nach DIN 912

Abmessungen:

Artikel Nr. HSK dh6 A max. Einstecktiefe D
203810 22x50 HSK-A 100 22,0 mm 50,0 mm 19,0 mm 48,0 mm
203810 27x50 HSK-A 100 27,0 mm 50,0 mm 21,0 mm 58,0 mm
203810 32x60 HSK-A 100 32,0 mm 60,0 mm 24,0 mm 78,0 mm
203810 40x70 HSK-A 100 40,0 mm 70,0 mm 27,0 mm 88,0 mm
203810 60x70 HSK-A 100 60,0 mm 70,0 mm 40,0 mm 130,0 mm
203810 22x100 HSK-A 100 22,0 mm 100,0 mm 19,0 mm 48,0 mm
203810 27x100 HSK-A 100 27,0 mm 100,0 mm 21,0 mm 58,0 mm
203810 32x100 HSK-A 100 32,0 mm 100,0 mm 24,0 mm 78,0 mm
203810 40x100 HSK-A 100 40,0 mm 100,0 mm 27,0 mm 88,0 mm

Aufnahmen-Typ: Messerkopfaufnahme
Qualitätsklasse: Pro-Line
Schnittstelle: HSK A 100 DIN 69893-A
Wuchtgüte: G6,3 bei 15000 1/min
Inhalt: 1,00 Stück
