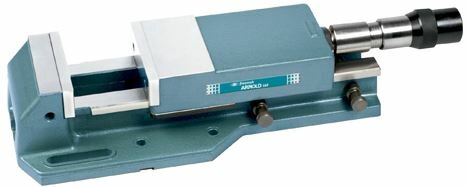

Maschinenschraubstock Fresmak ARNOLD Classic hydraulisch, 90-200 mm,
Maschinenschraubstock Fresmak ARNOLD Classic hydraulisch, 90-200 mm, schmale Ausführung

Artikelnummer: 250240

Kategorie: Maschinenschraubstöcke

Backenbreite

ab 1.428,00 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

ARNOLD CLASSIC Hochdruckspanner erreichen eine Spannkraft von bis zu 80 kN.

Ausführung:

  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Die Monoblockkonstruktion vermeidet Verformungen auch bei hohem Druck und garantiert maximale Steifigkeit.
  • Die von der Spindel aufgebrachte Kraft wird genau in der Mitte der Spannbacke auf das Werkstück übertragen. Dies sorgt für eine 100%ige Ausnutzung der Spannkraft.
  • Große Öffnung von bis zu 375 mm und 845 mm bei zweiteiligem Körper
  • Spannkraft 25/40/50/80 kN je nach Größe
  • Die ARNOLD Spindel kann in Verbindung mit einer Sonderspindelmutter problemlos für andere Spannzwecke eingesetzt werden, wie z.B. in Spannvorrichtungen.
  • Autonomer, hydraulischer Kraftverstärker ohne Notwendigkeit einer externen Versorgung.

Lieferumfang:

  • Grundkörper
  • 1 Hydraulische Spindel
  • 1 Satz glatte Spannbacken
  • 1 Handkurbel
  • 4 Spannpratzen
  • Bedienungshandbuch

Abmessungen:

Größe:90 mm125 mm160 mm200 mm
Spannkraft:25 kN40 kN50 kN80 kN
Maß A:355 mm425 mm570 mm680 mm
Maß B:417-574 mm477-687 mm570-872 mm716-1093 mm
Maß C:52 mm70 mm89 mm101 mm
Maß D:92,5 mm112,5 mm139,5 mm164,5 mm
Maß E:90 mm125 mm160 mm200 mm
Maß J:25 mm45 mm85 mm105 mm
Maß K:95 mm125 mm175 mm225 mm
Maß M:20 mm20 mm20 mm20 mm
Maß N:40,5 mm42,5 mm50,5 mm63,5 mm
Maß S:162 mm197 mm252 mm302 mm
Maß U:126 mm155 mm200 mm250 mm
Maß V:14 mm18 mm18 mm22 mm
Gewicht:13 kg26 kg51 kg94 kg
Spannmöglichkeiten:90 mm 125 mm160 mm200 mm
Spannfeld O1:0-80 mm0-105 mm0-1550-205
Spannfeld O2:75-154 mm100-205 mm150-305165-370

Inhalt:1,00 Stück
