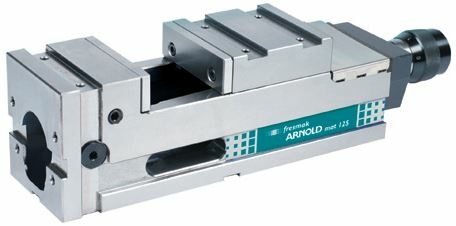

Hochdruckspanner Fresmak ARNOLD MAT mechanisch mit Regulator, 125-200 mm

Artikelnummer: 250630

Kategorie: Maschinenschraubstöcke

Backenbreite
ab 2.489,00 €

exkl. 20% USt. , versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Bei ARNOLD MAT Hochdruckspannern bleibt die Gesamtlänge, unabhängig von der Werkstückgröße, konstant. Die Hochdruckspanner eignen sich besonders für den Einsatz in horizontalen und vertikalen Bearbeitungszentren.

Niederzug-Spannsystem

Die ARNOLD MAT Hochdruckspanner sind mit dem Niederzug-Spannsystem ausgerüstet, um ein Anheben des Werkstückes während dem Spannvorgang zu vermeiden. Dabei handelt es sich um eine zwischen der beweglichen Backe und der Mutter positionierte Halbkugel. Beim Spannvorgang wird das Werkstück zusammen mit der beweglichen Backe nach unten gezogen.

Schraubstock-Backen

Für alle ARNOLD MAT Hochdruckspanner steht eine große Auswahl an lieferbaren Backen zur Verfügung. Auf wunsch fertigen wir auch Spannbacken nach Ihren Vorgaben.

Ausführung:

  • Mit Regulator
  • Wiederholgenauigkeit bei Spannung 0,01 mm
  • Monoblock-Konstruktion - vermeidet Verformungen auch bei hohen Spannkräften und garantiert höchste Widerstandsfähigkeit
  • Speziell für den Einsatz in horizontalen und vertikalen Bearbeitungszentren
  • Alle Seiten sind parallel und lotrecht auf 0,02 mm geschliffen
  • In vier Ebenen aufspannbar: grundseitig, 2x seitlich und vertikal in Verbindung mit einer Stirnplatte
  • Seitenfenster zur einfach Innenreinigung der Hochdruckspanner
  • Aufspannung am Tisch entweder mittels mitgelieferten Spannpratzen oder mit vier Schrauben vom Inneren des Körpers aus
  • Spannkraft 25/40/50 KN je nach Größe
  • Geeignet für die Werstückspannung innen und außen
  • Mit mechanischem Hochdruckverstärker
  • Winkeltrieb für Handkurbel lieferbar

Funktionsweise bei Spannung nach Außen:

Soll nach außen gespannt werden, braucht die Spindel nur hinten an der feststehenden Backe angebracht und mit vier Schrauben befestigt zu werden. Die Mutter und bewegliche Backe müssen umgedreht werden.

Abmessungen:

Größe: 125 mm 160 mm 200 mm
Spannkraft: 40 kN 50 kN 50 kN
Maß A: 410 mm 570 mm 570 mm
Maß B: 551 mm 706 mm 706 mm
Maß C -0,02 mm: 100 mm 110 mm 110 mm
Maß D: 140 mm 160 mm 173 mm
Maß E: 126 mm 161 mm 201 mm
Maß F: 21 mm 21 mm 21 mm
Maß G (H7): 24 mm 24 mm 24 mm
Maß H: 100 mm 115 mm 119 mm
Maß I: 124 mm 128 mm 132 mm
Maß J + 0,02 mm: 90 mm 115 mm 111 mm
Maß K: 190 mm 230 mm 230 mm
Maß L: 50 mm 60 mm 60 mm
Maß M (H7): 20 mm 20 mm 20 mm
Maß N: 40 mm 50 mm 63 mm
Maß U: 54 mm 68 mm 68 mm
Maß V: 13 mm 13 mm 13 mm
Maß W: 125 mm 140 mm 140 mm
Maß X: 195 mm 300 mm 300 mm
Gewicht: 35 kg 70 kg 93 kg
Spannmöglichkeiten: 125 mm 160 mm 200 mm
Spannfeld O1: 0-200 mm 0-310 mm 0-302 mm
Spannfeld O2: 80-285 mm 106-416 mm 114-416 mm
Spannfeld O3: 155-355 mm 174-484 mm 182-484 mm
Spannfeld O4: 122-191 mm 165-334 mm 169-334 mm
Spannfeld O5: 192-261 mm 233-402 mm 237-402 mm
