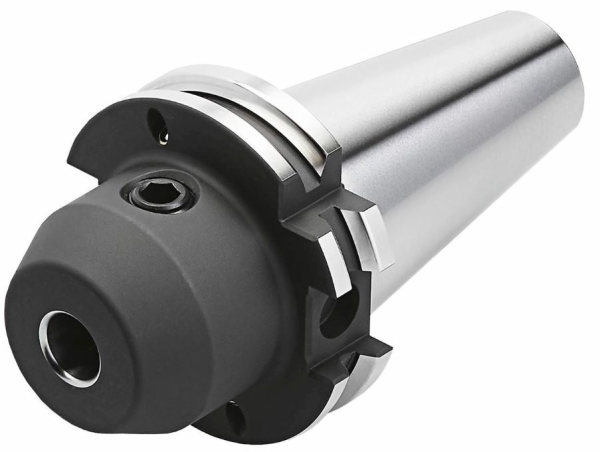

Weldon Spannfutter SK 40, DIN 69871, Form AD/B, G6,3 bei 15.000 1/min
Ausführung:
- Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche (nach DIN 1835 Form B)
- Rundlaufgenauigkeit = 0,003 mm
Lieferumfang:
- 1 Werkzeugaufnahme
- 1 Spannschraube (ab d = 25 mm mit zwei Spannschrauben)
Abmessungen:
Artikel Nr.
|
SK |
d |
A |
D |
200045 16x35 |
SK40 |
16,0 mm |
35,0 mm |
45,0 mm |
200045 20x35 |
SK40 |
20,0 mm |
35,0 mm |
45,0 mm |
200045 25x35 |
SK40 |
25,0 mm |
35,0 mm |
50,0 mm |
200045 32x65 |
SK40 |
32,0 mm |
65,0 mm |
50,0 mm |
200045 6x50 |
SK40 |
6,0 mm |
50,0 mm |
25,0 mm |
200045 8x50 |
SK40 |
8,0 mm |
50,0 mm |
28,0 mm |
200045 10x50 |
SK40 |
10,0 mm |
50,0 mm |
35,0 mm |
200045 12x50 |
SK40 |
12,0 mm |
50,0 mm |
42,0 mm |
200045 14x50 |
SK40 |
14,0 mm |
50,0 mm |
44,0 mm |
200045 16x63 |
SK40 |
16,0 mm |
63,0 mm |
48,0 mm |
200045 18x63 |
SK40 |
18,0 mm |
63,0 mm |
50,0 mm |
200045 20x63 |
SK40 |
20,0 mm |
63,0 mm |
52,0 mm |
200045 25x100 |
SK40 |
25,0 mm |
100,0 mm |
65,0 mm |
200045 32x100 |
SK40 |
32,0 mm |
100,0 mm |
72,0 mm |
200045 40x100 |
SK40 |
40,0 mm |
120,0 mm |
80,0 mm |
200045 6x100 |
SK40 |
6,0 mm |
100,0 mm |
25,0 mm |
200045 8x100 |
SK40 |
8,0 mm |
100,0 mm |
28,0 mm |
200045 10x100 |
SK40 |
10,0 mm |
100,0 mm |
35,0 mm |
200045 12x100 |
SK40 |
12,0 mm |
100,0 mm |
42,0 mm |
200045 14x100 |
SK40 |
14,0 mm |
100,0 mm |
44,0 mm |
200045 16x100 |
SK40 |
16,0 mm |
100,0 mm |
48,0 mm |
200045 18x100 |
SK40 |
18,0 mm |
100,0 mm |
50,0 mm |
200045 20x100 |
SK40 |
20,0 mm |
100,0 mm |
52,0 mm |
200045 6x160 |
SK40 |
6,0 mm |
160,0 mm |
25,0 mm |
200045 8x160 |
SK40 |
8,0 mm |
160,0 mm |
28,0 mm |
200045 10x160 |
SK40 |
10, mm |
160,0 mm |
35,0 mm |
200045 12x160 |
SK40 |
12,0 mm |
160,0 mm |
42,0 mm |
200045 14x160 |
SK40 |
14,0 mm |
160,0 mm |
44,0 mm |
200045 16x160 |
SK40 |
16,0 mm |
160,0 mm |
48,0 mm |
200045 18x160 |
SK40 |
18,0 mm |
160,0 mm |
50,0 mm |
200045 20x160 |
SK40 |
20,0 mm |
160,0 mm |
52,0 mm |
200045 25x160 |
SK40 |
25,0 mm |
160,0 mm |
65,0 mm |
200045 32x160 |
SK40 |
32,0 mm |
160,0 mm |
72,0 mm |
200045 40x160 |
SK40 |
40,0 mm |
160,0 mm |
80,0 mm |
