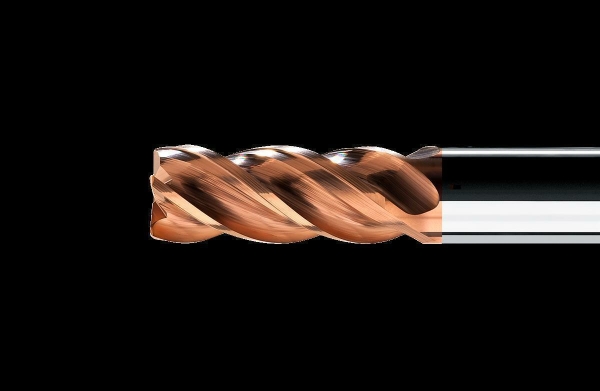

VAN HOORN VHM-Torusfräser VHVTR4, Ø 3,0 - 25,0 mm, Z4, TiAlN-Gold, HA-Schaft

VAN HOORN VHM-Torusfräser VHVTR4, Ø 3,0 - 25,0 mm, Z4, TiAlN-Gold, HA-Schaft

Artikelnummer: 020-VHVTR4-V
Kategorie: VHM-Torusfräser
Hersteller: Van Hoorn

Artikelnummer

ab

37,05 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

4 Schneiden
Beschichtung: TiAlN-Gold
Für Frässtrategie HPM bzw. HVM geeignet
Schaft DIN 6535-HA

Anwendung:

Stahl < 1400 N/mm²
Gehärteter Stahl < 50 HRC
Rostfreier Stahl < 1250 N/mm²
Superlegierungen < 1600 N/mm²

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHVTR40300510603	3,0	0,2	6	51,0	7,0	---	4
VHVTR40400510603	4,0	0,2	6	51,0	9,0	---	4
VHVTR40500510603	5,0	0,2	6	51,0	11,0	---	4
VHVTR40600640603010	6,0	0,1	6	64,0	13,0	---	4
VHVTR40600640603030	6,0	0,3	6	64,0	13,0	---	4
VHVTR40600640603050	6,0	0,5	6	64,0	13,0	---	4
VHVTR40600640603100	6,0	1,0	6	64,0	13,0	---	4
VHVTR40800640803010	8,0	0,1	8	64,0	18,0	---	4
VHVTR40800640803030	8,0	0,3	8	64,0	18,0	---	4
VHVTR40800640803050	8,0	0,5	8	64,0	18,0	---	4
VHVTR40800640803100	8,0	1,0	8	64,0	18,0	---	4
VHVTR41000701003010	10,0	0,1	10	70,0	22,0	---	4
VHVTR41000701003030	10,0	0,3	10	70,0	22,0	---	4
VHVTR41000701003050	10,0	0,5	10	70,0	22,0	---	4
VHVTR41000701003100	10,0	1,0	10	70,0	22,0	---	4
VHVTR41200781203010	12,0	0,1	12	78,0	25,0	---	4
VHVTR41200781203030	12,0	0,3	12	78,0	25,0	---	4
VHVTR41200781203050	12,0	0,5	12	78,0	25,0	---	4
VHVTR41200781203100	12,0	1,0	12	78,0	25,0	---	4
VHVTR41400891403050	14,0	0,5	14	89,0	30,0	---	4
VHVTR41400891403100	14,0	1,0	14	89,0	30,0	---	4
VHVTR41600891603010	16,0	0,1	16	89,0	35,0	---	4
VHVTR41600891603050	16,0	0,5	16	89,0	35,0	---	4
VHVTR41600891603100	16,0	1,0	16	89,0	35,0	---	4
VHVTR42001022003050	20,0	0,5	20	102,0	42,0	---	4
VHVTR42001022003100	20,0	1,0	20	102,0	42,0	---	4
VHVTR42501202503050	25,0	0,5	25	120,0	45,0	---	4
VHVTR42501202503100	25,0	1,0	25	120,0	45,0	---	4

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Stahl < 800N/mm²	140 - 220	Emulsion
Stahl < 1000N/mm²	100 - 180	Emulsion
Stahl < 1400N/mm²	70 - 160	Emulsion
Gehärteter Stahl 42 - 50 HRC	80 - 140	Emulsion
Rostfreier Stahl < 950N/mm²	80 - 130	Emulsion
Rostfreier Stahl, Austenit und Duplex < 1250N/mm²	60 - 100	Emulsion
Fe-Superlegierungen < 1500N/mm²	40 - 60	Emulsion
Co-Superlegierungen < 1600N/mm²	45 - 70	Emulsion
Ni-Superlegierungen < 1600N/mm²	30 - 50	Emulsion
Titan-Superlegierung < 1250N/mm²	60 - 90	Emulsion

Vorschub Eckfräsen ( Tiefe = 1 x D):

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	3,0	1,4	0,010 - 0,020
4,0	4,0	1,8	0,015 - 0,030
5,0	5,0	2,3	0,020 - 0,040
6,0	6,0	2,7	0,025 - 0,050
8,0	8,0	3,6	0,030 - 0,060
10,0	10,0	4,5	0,040 - 0,070
12,0	12,0	5,4	0,050 - 0,080
14,0	14,0	6,3	0,055 - 0,090
16,0	16,0	7,2	0,060 - 0,100
20,0	20,0	9,0	0,080 - 0,120
25,0	25,0	11,3	0,100 - 0,150

Vorschub Eckfräsen (Tiefe = 2 x D):

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	6,0	0,75	0,010 - 0,030
4,0	8,0	1,0	0,020 - 0,040
5,0	10,0	1,25	0,025 - 0,055
6,0	12,0	1,5	0,035 - 0,065
8,0	16,0	2,0	0,045 - 0,075
10,0	20,0	2,5	0,055 - 0,085
12,0	24,0	3,0	0,070 - 0,100
14,0	28,0	3,5	0,080 - 0,120
16,0	32,0	4,0	0,090 - 0,130
20,0	40,0	5,0	0,110 - 0,150
25,0	50,0	6,25	0,135 - 0,185

Vorschub Nutfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	3,0	3,0	0,005 - 0,015
4,0	4,0	4,0	0,008 - 0,025
5,0	5,0	5,0	0,010 - 0,030
6,0	6,0	6,0	0,015 - 0,035
8,0	8,0	8,0	0,025 - 0,045
10,0	10,0	10,0	0,030 - 0,050
12,0	12,0	12,0	0,035 - 0,060
14,0	14,0	14,0	0,040 - 0,070
16,0	16,0	16,0	0,050 - 0,080
20,0	20,0	20,0	0,060 - 0,100
25,0	25,0	25,0	0,080 - 0,130

Einsatzgebiet:	Stahl Rostfreie Stähle Superlegierungen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	4
Schneidkantenausführung:	Radius
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Inhalt:	1,00 Stück
