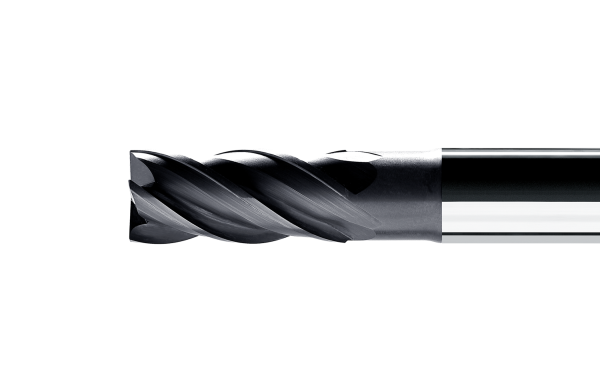

VAN HOORN VHM-Torusfräser VHRS4, Ø 3,0 - 25,0 mm, Z4, Schaft freigestellt, TiAlN, lange Ausführung, HA-Schaft

VAN HOORN VHM-Torusfräser VHRS4, Ø 3,0 - 25,0 mm, Z4, Schaft freigestellt, TiAlN, lange Ausführung, HA-Schaft

Artikelnummer: 020-VHRS4-L-V
Kategorie: VHM-Torusfräser
Hersteller: Van Hoorn

Artikelnummer

ab

39,65 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

4 Schneiden
Beschichtung: TiAlN
Für Frässtrategie HVM bzw. HPM geeignet
Schaft DIN 6535-HA

Anwendung:

Stahl < 1400 N/mm²
Gehärteter Stahl < 50 HRC
Rostfreier Stahl < 1250 N/mm²
Guss < 800 N/mm²
Superlegierungen < 1600 N/mm²

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHRS40300510603L	3,0	0,2	6	51,0	7,0	9,0	4
VHRS40400510603L	4,0	0,3	6	51,0	9,0	12,0	4
VHRS40500510603L	5,0	0,3	6	51,0	11,0	15,0	4
VHRS40600640603010L	6,0	0,1	6	64,0	13,0	18,0	4
VHRS40600640603030L	6,0	0,3	6	64,0	13,0	18,0	4
VHRS40600640603050L	6,0	0,5	6	64,0	13,0	18,0	4
VHRS40600640603100L	6,0	1,0	6	64,0	13,0	18,0	4
VHRS40800640803010L	8,0	0,1	8	64,0	18,0	24,0	4
VHRS40800640803030L	8,0	0,3	8	64,0	18,0	24,0	4
VHRS40800640803050L	8,0	0,5	8	64,0	18,0	24,0	4
VHRS40800640803100L	8,0	1,0	8	64,0	18,0	24,0	4
VHRS41000701003010L	10,0	0,1	10	70,0	22,0	30,0	4
VHRS41000701003030L	10,0	0,3	10	70,0	22,0	30,0	4
VHRS41000701003050L	10,0	0,5	10	70,0	22,0	30,0	4
VHRS41000701003100L	10,0	1,0	10	70,0	22,0	30,0	4
VHRS41200831203010L	12,0	0,1	12	83,0	25,0	36,0	4
VHRS41200831203030L	12,0	0,3	12	83,0	25,0	36,0	4
VHRS41200831203050L	12,0	0,5	12	83,0	25,0	36,0	4
VHRS41200831203100L	12,0	1,0	12	83,0	25,0	36,0	4
VHRS41201021203010L	12,0	0,1	12	102,0	25,0	36,0	4
VHRS41201021203030L	12,0	0,3	12	102,0	25,0	36,0	4
VHRS41201021203050L	12,0	0,5	12	102,0	25,0	36,0	4
VHRS41201021203100L	12,0	1,0	12	102,0	25,0	36,0	4
VHRS41401021403050L	14,0	0,5	14	102,0	30,0	42,0	4
VHRS41401021403100L	14,0	1,0	14	102,0	30,0	42,0	4
VHRS41601021603010L	16,0	0,1	16	102,0	35,0	48,0	4
VHRS41601021603050L	16,0	0,5	16	102,0	35,0	48,0	4
VHRS41601021603100L	16,0	1,0	16	102,0	35,0	48,0	4
VHRS42001252003050L	20,0	0,5	20	125,0	42,0	60,0	4
VHRS42001252003100L	20,0	1,0	20	125,0	42,0	60,0	4
VHRS42501312503050L	25,0	0,5	25	131,0	45,0	75,0	4
VHRS42501312503100L	25,0	1,0	25	131,0	45,0	75,0	4

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Stahl < 800N/mm²	140 - 220	Emulsion
Stahl < 1000N/mm²	100 - 180	Emulsion
Stahl < 1400N/mm²	70 - 160	Emulsion
Gehärteter Stahl 42 - 50 HRC	80 - 140	Emulsion
Rostfreier Stahl < 950N/mm²	80 - 130	Emulsion
Rostfreier Stahl, Austenit und Duplex < 1250N/mm²	60 - 100	Emulsion
Guss < 800 N/mm²	100 - 160	Emulsion
Fe-Superlegierungen < 1500N/mm²	40 - 60	Emulsion
Co-Superlegierungen < 1600N/mm²	45 - 70	Emulsion
Ni-Superlegierungen < 1600N/mm²	30 - 50	Emulsion
Titan-Superlegierung < 1250N/mm²	60 - 90	Emulsion

Vorschub Eckfräsen (Tiefe = 1x D):

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	< 3,0	< 1,4	0,010 - 0,020
4,0	< 4,0	< 1,8	0,015 - 0,030
5,0	< 5,0	< 2,3	0,020 - 0,040
6,0	< 6,0	< 2,7	0,025 - 0,050
8,0	< 8,0	< 3,6	0,030 - 0,060
10,0	< 10,0	< 4,5	0,040 - 0,070
12,0	< 12,0	< 5,4	0,050 - 0,080
14,0	< 14,0	< 6,3	0,055 - 0,090
16,0	< 16,0	< 7,2	0,060 - 0,100
20,0	< 20,0	< 9,0	0,080 - 0,120
25,0	< 25,0	< 11,3	0,100 - 0,150

Vorschub Nutfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	< 3,0	< 3,0	0,005 - 0,015
4,0	< 4,0	< 4,0	0,008 - 0,025
5,0	< 5,0	< 5,0	0,010 - 0,030
6,0	< 6,0	< 6,0	0,015 - 0,035
8,0	< 8,0	< 8,0	0,025 - 0,045
10,0	< 10,0	< 10,0	0,030 - 0,050
12,0	< 12,0	< 12,0	0,035 - 0,060
14,0	< 14,0	< 14,0	0,040 - 0,070
16,0	< 16,0	< 16,0	0,050 - 0,080
20,0	< 20,0	< 20,0	0,060 - 0,100
25,0	< 25,0	< 25,0	0,080 - 0,130

Einsatzgebiet:	Stahl Rostfreie Stähle Gusseisen Superlegierungen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	4
Schneidkantenausführung:	Radius
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Inhalt:	1,00 Stück
