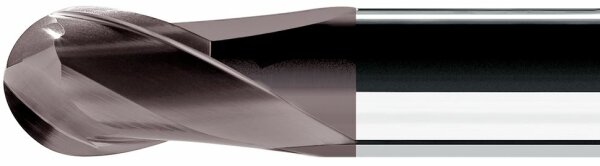

VAN HOORN Kugelfräser VHPK, Ø 0,1 - 3,0 mm, Z2, 30°, GL 51 mm, TiAlN, HA-Schaft Ø 4 mm

Artikelnummer: 020-VHPK-4-V
Kategorie: VHM-Kugelfräser
Hersteller: Van Hoorn

Artikelnummer

55,31 €

exkl. 20% USt. , zzgl.

Sofort verfügbar!

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

Für gehärtete Stähle 50 - 70 HRC sowie Guss
2 Schneiden
Beschichtung: TiAlN+
Drall 30°
Schaft DIN 6535-HA

Vorteile:

Kein Erodieren nötig (Fräsen deutlich zeitsparender)
Aufwand für Nacharbeiten kann minimiert werden
Nur eine Aufspannung - erleichtert das Erreichen von Zielvorgaben
Geeignet für Hochleistungsbearbeitung (HPM) oder Hochgeschwindigkeitsbearbeitung (HSM)

Abmessungen:

Artikelnummer:	d1 [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:
VHPK200105104L015	0,1	4,0	51,0	0,15	---
VHPK200105104L020	0,1	4,0	51,0	0,15	2,0
VHPK20025104L003	0,2	4,0	51,0	0,3	---
VHPK200205104L020	0,2	4,0	51,0	0,3	2,0
VHPK200205104L040	0,2	4,0	51,0	0,3	4,0
VHPK200405104L005	0,4	4,0	51,0	0,5	---
VHPK200405104L020	0,4	4,0	51,0	0,5	2,0
VHPK200405104L040	0,4	4,0	51,0	0,5	4,0
VHPK200405104L060	0,4	4,0	51,0	0,5	6,0
VHPK200405104L080	0,4	4,0	51,0	0,5	8,0
VHPK200505104L007	0,5	4,0	51,0	0,7	---
VHPK200505104L020	0,5	4,0	51,0	0,7	2,0
VHPK200505104L040	0,5	4,0	51,0	0,7	4,0
VHPK200505104L060	0,5	4,0	51,0	0,7	6,0
VHPK200505104L080	0,5	4,0	51,0	0,7	8,0
VHPK200605104L008	0,6	4,0	51,0	0,8	---
VHPK200605104L020	0,6	4,0	51,0	0,8	2,0
VHPK200805104L010	0,8	4,0	51,0	1,0	---
VHPK201005104L012	1,0	4,0	51,0	1,2	---
VHPK201005104L022	1,0	4,0	51,0	1,2	2,2
VHPK201005104L040	1,0	4,0	51,0	1,2	4,0
VHPK201005104L060	1,0	4,0	51,0	1,2	6,0
VHPK201005104L080	1,0	4,0	51,0	1,2	8,0
VHPK201005104L100	1,0	4,0	51,0	1,2	10,0
VHPK201505104L018	1,5	4,0	51,0	1,8	---
VHPK201505104L033	1,5	4,0	51,0	1,8	3,3
VHPK201505104L040	1,5	4,0	51,0	1,8	4,0
VHPK201505104L060	1,5	4,0	51,0	1,8	6,0
VHPK201505104L080	1,5	4,0	51,0	1,8	8,0
VHPK201505104L100	1,5	4,0	51,0	1,8	10,0
VHPK202005104L025	2,0	4,0	51,0	2,5	---
VHPK202005104L040	2,0	4,0	51,0	2,5	4,0
VHPK202005104L060	2,0	4,0	51,0	2,5	6,0
VHPK202005104L080	2,0	4,0	51,0	2,5	8,0
VHPK202005104L100	2,0	4,0	51,0	2,5	10,0
VHPK202505104L030	2,5	4,0	51,0	3,0	---
VHPK202505104L045	2,5	4,0	51,0	3,0	4,5
VHPK202505104L060	2,5	4,0	51,0	3,0	6,0
VHPK202505104L080	2,5	4,0	51,0	3,0	8,0
VHPK202505104L100	2,5	4,0	51,0	3,0	10,0
VHPK203005104L035	3,0	4,0	51,0	3,5	---
VHPK203005104L050	3,0	4,0	51,0	3,5	5,0
VHPK203005104L060	3,0	4,0	51,0	3,5	6,0
VHPK203005104L070	3,0	4,0	51,0	3,5	7,0
VHPK203005104L080	3,0	4,0	51,0	3,5	8,0
VHPK203005104L100	3,0	4,0	51,0	3,5	10,0

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Gehärteter Stahl 50-55 HRC	150-220	Minimalmengenschmierung
Gehärteter Stahl 55-70 HRC	200-250	Minimalmengenschmierung
Guss = 800N/mm²	160-240	Emulsion

Vorschub:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,1	<0,02	<0,003	0,002 - 0,007
0,2	<0,04	<0,006	0,004 - 0,010
0,4	<0,08	<0,012	0,006 - 0,013
0,5	<0,10	<0,015	0,007 - 0,015
0,6	<0,12	<0,018	0,009 - 0,018
0,8	<0,16	<0,024	0,012 - 0,021
1,0	<0,20	<0,030	0,015 - 0,025
1,5	<0,30	<0,045	0,020 - 0,035
2,0	<0,40	<0,060	0,030 - 0,050
2,5	<0,50	<0,075	0,035 - 0,055
3,0	<0,60	<0,090	0,040 - 0,060

Einsatzgebiet:	Gusseisen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	2
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	30°
Inhalt:	1,00 Stück
