Synchron-Gewindeschneidfutter System ER nach DIN 6499, HSK 63, DIN 69896, G6,3 bei 15.000 1/min
Beschreibung
Ausführung:
- Für Bearbeitungszentren mit Synchronspiel.
- Rundlaufabweichung: max. 0,003 mm
Lieferumfang:

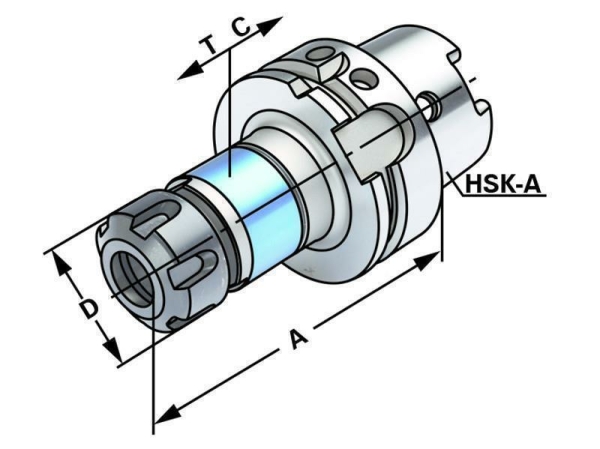

Abmessungen:
| Artikel Nr.
| HSK | Spannbereich | A | D | T | C |
| 204230 ER16x89 | HSK-A 63 | M3-M12 (ER16) | 89,0 mm | 28,0 mm | 0,5 mm | 0,5 mm |
| 204230 ER16x89 | HSK-A 63 | M3-M12 (ER16) Mini | 89,0 mm | 22,0 mm | 0,5 mm | 0,5 mm |
| 204230 ER16x100 | HSK-A 63 | M3-M12 (ER16) Mini | 100,0 mm | 22,0 mm | 0,5 mm | 0,5 mm |
| 204230 ER20x90 | HSK-A 63 | M3-M16 (ER20) | 90,0 mm | 34,0 mm | 0,5 mm | 0,5 mm |
| 204230 ER25x94 | HSK-A 63 | M3-M20 (ER25) | 94,0 mm | 42,0 mm | 0,5 mm | 0,5 mm |
| 204230 ER32x105 | HSK-A 63 | M3-M27 (ER32) | 105,0 mm | 50,0 mm | 0,5 mm | 0,5 mm |
| 204230 ER40x133,5 | HSK-A 63 | M3-M33 (ER40) | 133,5 mm | 63,0 mm | 0,5 mm | 0,5 mm |
