Synchron-Gewindeschneidfutter System ER nach DIN 6499, HSK 50, DIN 69896, G6,3 bei 15.000 1/min
Ausführung:
- Für Bearbeitungszentren mit Synchronspiel.
- Rundlaufabweichung: max. 0,003 mm
Lieferumfang:

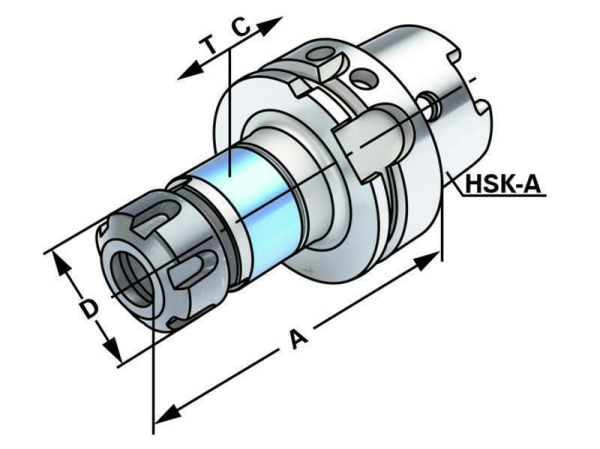

Abmessungen:
| Artikel Nr.
|
HSK |
Spannbereich |
A |
D |
T |
C |
| 204220 ER16x87 |
HSK-A 50 |
M3-M12 (ER16) |
87,0 mm |
28,0 mm |
0,5 mm |
0,5 mm |
| 204220 ER20x88 |
HSK-A 50 |
M3-M16 (ER20) |
88,0 mm |
34,0 mm |
0,5 mm |
0,5 mm |
| 204220 ER25x92 |
HSK-A 50 |
M3-M20 (ER25) |
92,0 mm |
42,0 mm |
0,5 mm |
0,5 mm |
| 204220 ER32x116 |
HSK-A 50 |
M3-M27 (ER32) |
116,0 mm |
50,0 mm |
0,5 mm |
0,5 mm |
