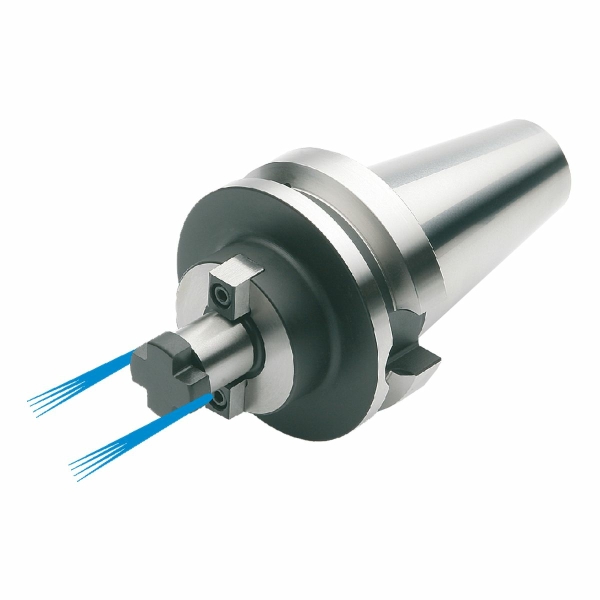

Messerkopfaufnahme mit stirnseitiger Kühlung, MAS BT 40, ISO 7388-2, JIS B 6339, Form AD/B, G6,3 bei 15.000 1/min
Messerkopfaufnahme mit stirnseitiger Kühlung, MAS BT 40, ISO 7388-2, JIS B 6339, Form AD/B, G6,3 bei 15.000 1/min
Ausführung:
- Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
- Rundlaufabweichung: max. 0,005 mm
Lieferumfang:
- 1 Werkzeugaufnahme
- Mitnehmersteine
- 1 Kreuzschraube
- 1 Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr
Abmessungen:
Artikel Nr.
|
BT |
dh6 |
A |
max. Einstecktiefe |
D |
202070 16x40 |
BT40 |
16,0 mm |
40,0 mm |
17,0 mm |
38,0 mm |
202070 22x40 |
BT40 |
22,0 mm |
40,0 mm |
19,0 mm |
48,0 mm |
202070 27x40 |
BT40 |
27,0 mm |
40,0 mm |
21,0 mm |
58,0 mm |
202070 32x50 |
BT40 |
32,0 mm |
50,0 mm |
24,0 mm |
78,0 mm |
202070 40x50 |
BT40 |
40,0 mm |
50,0 mm |
27,0 mm |
88,0 mm |
202070 16x100 |
BT40 |
16,0 mm |
100,0 mm |
17,0 mm |
38,0 mm |
202070 22x100 |
BT40 |
22,0 mm |
100,0 mm |
19,0 mm |
48,0 mm |
202070 27x100 |
BT40 |
27,0 mm |
100,0 mm |
21,0 mm |
58,0 mm |
202070 32x100 |
BT40 |
32,0 mm |
100,0 mm |
24,0 mm |
78,0 mm |
202070 40x100 |
BT40 |
40,0 mm |
100,0 mm |
27,0 mm |
88,0 mm |
202070 16x160 |
BT40 |
16,0 mm |
160,0 mm |
17,0 mm |
38,0 mm |
202070 22x160 |
BT40 |
22,0 mm |
160,0 mm |
19,0 mm |
48,0 mm |
202070 27x160 |
BT40 |
27,0 mm |
160,0 mm |
21,0 mm |
58,0 mm |
202070 32x160 |
BT40 |
32,0 mm |
160,0 mm |
24,0 mm |
78,0 mm |
202070 40x160 |
BT40 |
40,0 mm |
160,0 mm |
27,0 mm |
88,0 mm |
