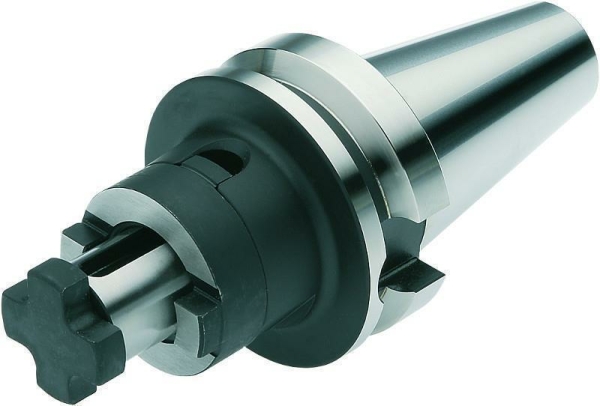

Kombi-Aufsteckfräserdorn, MAS BT 40, ISO 7388-2, JIS B 6339, Form AD/B, G6,3 bei 15.000 1/min
Ausführung:
- Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.
- Rundlaufabweichung: max. 0,005 mm
Lieferumfang:
- 1 Werkzeugaufnahme
- 1 Fräseranzugsschraube
- 1 Mitnehmerring
- 1 Passfeder
Abmessungen:
Artikel Nr.
|
SK |
dh6 |
A |
max. Einstecktiefe |
D |
202000 16x55 |
BT40 |
16,0 mm |
55,0 mm |
17,0 mm |
32,0 mm |
202000 22x50 |
BT40 |
22,0 mm |
55,0 mm |
19,0 mm |
40,0 mm |
202000 27x55 |
BT40 |
27,0 mm |
55,0 mm |
21,0 mm |
48,0 mm |
202000 32x60 |
BT40 |
32,0 mm |
60,0 mm |
24,0 mm |
58,0 mm |
202000 40x60 |
BT40 |
40,0 mm |
60,0 mm |
27,0 mm |
70,0 mm |
202000 16x100 |
BT40 |
16,0 mm |
100,0 mm |
17,0 mm |
32,0 mm |
202000 22x100 |
BT40 |
22,0 mm |
100,0 mm |
19,0 mm |
40,0 mm |
202000 27x100 |
BT40 |
27,0 mm |
100,0 mm |
21,0 mm |
48,0 mm |
202000 32x100 |
BT40 |
32,0 mm |
100,0 mm |
24,0 mm |
58,0 mm |
202000 40x100 |
BT40 |
40,0 mm |
100,0 mm |
27,0 mm |
70,0 mm |
202000 16x160 |
BT40 |
16,0 mm |
160,0 mm |
17,0 mm |
32,0 mm |
202000 22x160 |
BT40 |
22,0 mm |
160,0 mm |
19,0 mm |
40,0 mm |
202000 27x160 |
BT40 |
27,0 mm |
160,0 mm |
21,0 mm |
48,0 mm |
202000 32x160 |
BT40 |
32,0 mm |
160,0 mm |
24,0 mm |
58,0 mm |
202000 40x160 |
BT40 |
40,0 mm |
160,0 mm |
27,0 mm |
70,0 mm |
