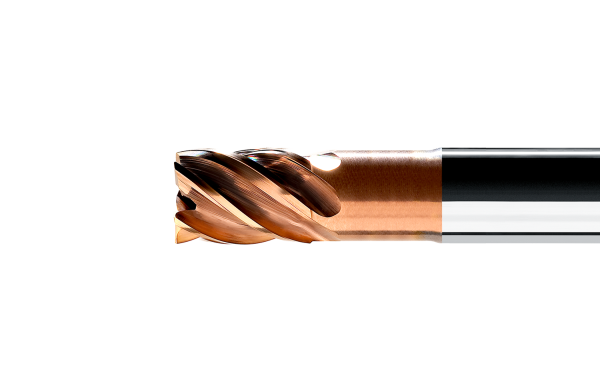

VAN HOORN VHM-Torusfräser VHVTR5, Ø 3,0 - 25,0 mm, Z5, Schaft freigestellt, TiAlN-Gold, kurze Ausführung, HA-Schaft

VAN HOORN VHM-Torusfräser VHVTR5, Ø 3,0 - 25,0 mm, Z5, Schaft freigestellt, TiAlN-Gold, kurze Ausführung, HA-Schaft

Artikelnummer: 020-VHVTR5-S-V
Kategorie: VHM-Torusfräser
Hersteller: Van Hoorn

Artikelnummer

ab

35,45 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

5 Schneiden
Beschichtung: TiAlN-Gold
Für Frässtrategie HPM bzw. HVM geeignet
Schaft DIN 6535-HA

Anwendung:

Stahl < 1400 N/mm²
Gehärteter Stahl < 50 HRC
Rostfreier Stahl < 1250 N/mm²
Superlegierungen < 1600 N/mm²

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHVTR50300510603S	3,0	0,2	6	51,0	5,0	7,0	5
VHVTR50400510603S	4,0	0,2	6	51,0	6,0	9,0	5
VHVTR50500510603S	5,0	0,2	6	51,0	7,0	11,0	5
VHVTR50600640603010S	6,0	0,1	6	64,0	8,0	13,0	5
VHVTR50600640603030S	6,0	0,3	6	64,0	8,0	13,0	5
VHVTR50600640603050S	6,0	0,5	6	64,0	8,0	13,0	5
VHVTR50600640603100S	6,0	1,0	6	64,0	8,0	13,0	5
VHVTR50800640803010S	8,0	0,1	8	64,0	11,0	18,0	5
VHVTR50800640803030S	8,0	0,3	8	64,0	11,0	18,0	5
VHVTR50800640803050S	8,0	0,5	8	64,0	11,0	18,0	5
VHVTR50800640803100S	8,0	1,0	8	64,0	11,0	18,0	5
VHVTR51000701003010S	10,0	0,1	10	70,0	13,0	22,0	5
VHVTR51000701003030S	10,0	0,3	10	70,0	13,0	22,0	5
VHVTR51000701003050S	10,0	0,5	10	70,0	13,0	22,0	5
VHVTR51000701003100S	10,0	1,0	10	70,0	13,0	22,0	5
VHVTR51200781203010S	12,0	0,1	12	78,0	15,0	25,0	5
VHVTR51200781203030S	12,0	0,3	12	78,0	15,0	25,0	5
VHVTR51200781203050S	12,0	0,5	12	78,0	15,0	25,0	5
VHVTR51200781203100S	12,0	1,0	12	78,0	15,0	25,0	5
VHVTR51400891403050S	14,0	0,5	14	89,0	17,0	30,0	5
VHVTR51400891403100S	14,0	1,0	14	89,0	17,0	30,0	5
VHVTR51600891603010S	16,0	0,1	16	89,0	19,0	35,0	5
VHVTR51600891603050S	16,0	0,5	16	89,0	19,0	35,0	5
VHVTR51600891603100S	16,0	1,0	16	89,0	19,0	35,0	5
VHVTR52001022003050S	20,0	0,5	20	102,0	23,0	42,0	5
VHVTR52001022003100S	20,0	1,0	20	102,0	23,0	42,0	5
VHVTR52501202503050S	25,0	0,5	25	120,0	28,0	45,0	5
VHVTR52501202503100S	25,0	1,0	25	120,0	28,0	45,0	5

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Stahl < 800N/mm²	140 - 220	Emulsion
Stahl < 1000N/mm²	100 - 180	Emulsion
Stahl < 1400N/mm²	70 - 160	Emulsion
Gehärteter Stahl 42 - 50 HRC	80 - 140	Emulsion
Rostfreier Stahl < 950N/mm²	80 - 130	Emulsion
Rostfreier Stahl, Austenit und Duplex < 1250N/mm²	60 - 100	Emulsion
Fe-Superlegierungen < 1500N/mm²	40 - 60	Emulsion
Co-Superlegierungen < 1600N/mm²	45 - 70	Emulsion
Ni-Superlegierungen < 1600N/mm²	30 - 50	Emulsion
Titan-Superlegierung < 1250N/mm²	60 - 90	Emulsion

Vorschub Eckfräsen ( Tiefe = 1 x D):

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	3,0	1,4	0,010 - 0,020
4,0	4,0	1,8	0,015 - 0,030
5,0	5,0	2,3	0,020 - 0,040
6,0	6,0	2,7	0,025 - 0,050
8,0	8,0	3,6	0,030 - 0,060
10,0	10,0	4,5	0,040 - 0,070
12,0	12,0	5,4	0,050 - 0,080
14,0	14,0	6,3	0,055 - 0,090
16,0	16,0	7,2	0,060 - 0,100
20,0	20,0	9,0	0,080 - 0,120
25,0	25,0	11,3	0,100 - 0,150

Vorschub Eckfräsen (Tiefe = 2 x D):

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
3,0	6,0	0,75	0,010 - 0,030
4,0	8,0	1,0	0,020 - 0,040
5,0	10,0	1,25	0,025 - 0,055
6,0	12,0	1,5	0,035 - 0,065
8,0	16,0	2,0	0,045 - 0,075
10,0	20,0	2,5	0,055 - 0,085
12,0	24,0	3,0	0,070 - 0,100
14,0	28,0	3,5	0,080 - 0,120
16,0	32,0	4,0	0,090 - 0,130
20,0	40,0	5,0	0,110 - 0,150
25,0	50,0	6,25	0,135 - 0,185

Einsatzgebiet:	Stahl Rostfreie Stähle Superlegierungen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	5
Schneidkantenausführung:	Radius
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Inhalt:	1,00 Stück
